Logiciel de simulation acoustique SILDIS: fonctionnalités

Généralités se rapportant au logiciel de simulation acoustique SILDIS [0]

La prévision des performances des produits et systèmes de construction pour l'isolation acoustique nécessite souvent une approche basée sur des calculs intensifs, ce qui rend son application difficile pour la plupart des praticiens de l'acoustique.

Plusieurs modules d'un outil - pour ordinateur personnel (PC) - de simulation en acoustique pour l'évaluation et l'optimisation de la performance de matériaux et de matériels d'isolation acoustique et d'amélioration du confort sonore (murs et écrans anti-bruit, parois acoustiques, revêtements absorbant les sons, silencieux - en incluant l'évaluation de leur performance aérodynamique) ont été développés par la ressource humaine de ITS afin de rendre possible l'accomplissement de telles tâches sans aucun effort de calcul pour les utilisateurs, couvrant un large éventail de besoins en matière d'ingénierie industrielle ou de Recherche et développement (R&D): SILDIS est un logiciel de simulation acoustique pour prévision de performance & dimensionnement de produits & systèmes constructifs d'insonorisation.

En ce qui concerne l'arrière-plan scientifique et technique pluridisciplinaire, des méthodes appropriées de tous les temps, pouvant être incluses dans le contexte général des programmes de calcul, ont été sélectionnées et incluses dans des logiciels faciles à utiliser, basés sur Excel, avec menus déroulants et fournissant des résultats sous forme de tableaux et graphiques (en français ou en anglais) avec la totalité des données d'entrées / données de sortie présentées sur un rapport de simulation imprimable unique. Presque tous les calculs acoustiques sont effectués en bande fine et affichés par 1/3 et / ou 1/1 octave (couvrant le domaine fréquentiel 20 Hz - 20 kHz): les valeurs globales par rapport à un spectre de référence choisi sont calculées chaque fois que cela fait sens.

L'édition du logiciel SILDIS et les travaux d'ingénierie réalisés par ITS à l'aide du logiciel SILDIS ont été évalués conformes aux exigences de la norme ISO 9001.

Le présent article illustre diiférentes fonctionnalités du logiciel.

Principaux modules du logiciel de simulation acoustique SILDIS

Les modules du logiciel de simulation acoustique SILDIS ont été développés pour permettre des utilisations dans des contextes variés, en relation avec la réduction du bruit et le confort acoustique, pour des applications dans le secteur industriel, l'environnement et le bâtiment. Ils permettent de modéliser la propagation, l'absorption et l'atténuation du son et du bruit dans le secteur de la construction (bâtiment et industrie) ; s'agissant des silencieux, ils permettent également de prévoir la performance aérodynamique (aéraulique).

Panorama des principales applications du logiciel SILDIS pour l’acoustique et l’aéraulique dans le secteur de la construction et modules associés

Application / Module 1 1+ 1A 1B 2 2+ 3 4 5 5A 6 7 8 8A 8B 8C 8D 8E 8F 8G 8H 9 9A 10
Limitation de la transmission du bruit dans les conduits   x x x x     x x x x x x x
Transmission des sons au travers de parois          x x
Absorption acoustique          x x
Propagation du son à l’intérieur de locaux                                            x x
Transmission du son vers l'extérieur de bâtiments                                                x
Propagation du son à l’extérieur                           x x
Bruits des réseaux de fluides sous pression                               x x x x x x

A date, les modules du logiciel de simulation acoustique SILDIS sont les suivants:

  • Prévision des performances acoustiques et aérauliques de silencieux dissipatifs ou résonnants (Module 1) ainsi que de silencieux à séparateurs discontinus (Module 1A) et de silencieux réactifs (Module 1B)
  • Prévision de la performance acoustique des parois planes (Module 2)
  • Prévision de la performance acoustique des parois de conduits (Module 3)
  • Prévision de la performance acoustique des conduits rectilignes dans des réseaux aérauliques (Module 4)
  • Prévision du bruit  transmis par l'enveloppe de conduits: soit de gaines droites dans des réseaux aérauliques, soit de silencieux (Module 5) soit encore de conduits de section variable (Module 5A)
  • Prévision de la performance acoustique des coudes et des jonctions dans des réseaux aérauliques (Module 6)
  • Prévision de la réflexion des ajutages (Module 7)
  • Prévision de l'impact sonore de réseaux aérauliques (Module 8)
  • Prévision de la directivité des cheminées industrielles (Module 8A)
  • Prévision de l’absorption du son par l’atmosphère (Module 8B)
  • Prévision du bruit aérodynamique des vannes de régulation (Module 8C)
  • Prévision du bruit des jets incluant le bruit des soupapes de sûreté (Module 8D)
  • Prévision des facteurs de décharge des réseaux de fluides (Module 8E)
  • Détermination de la performance et dimensionnement des soupapes de sûreté (Module 8F)
  • Simulation de la décharge d'un fluide au moyen d'une tuyauterie en aval d’une soupape (Module 8G)
  • Prévision de la performance acoustique et aérodynamique de silencieux de détente de gaz pressurisés (Module 8H)
  • Prévision de la décroissance du son dans des espaces clos (Module 9)
  • Prévision de la décroissance sonore spatiale dans les bureaux ouverts (Module 9A)
  • Prévision des émissions sonores des bâtiments et d'autres constructions (Module 10)
  • Calcul de paramètres requis - en tant que données d’entrée - pour le calcul de la performance acoustique et aérodynamique de silencieux par maillage (Module 11)

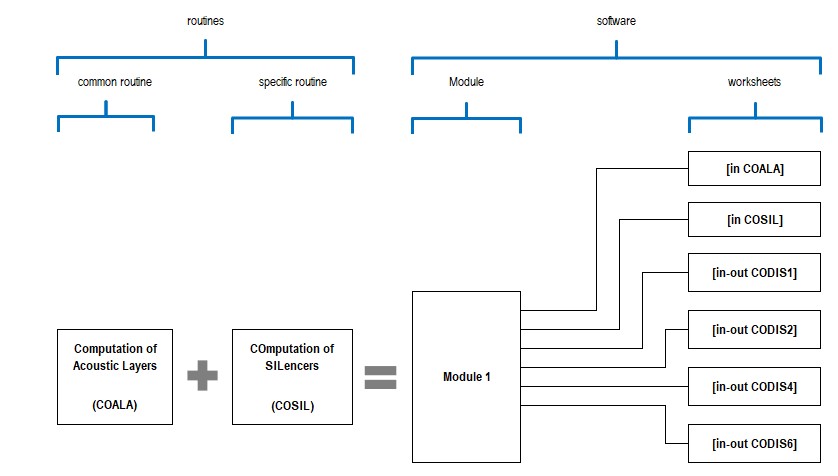

Module 1 prévision de la performance acoustique et aéraulique (aérodynamique) de silencieux

Les calculs avec le logiciel de simulation acoustique SILDIS concernent soit des silencieux dissipatifs, soit des silencieux à résonateurs (e.g. Helmholtz) avec un revêtement absorbant les sons comprenant jusqu'à 4 milieux poreux, jusqu'à 4 surfaçages, jusqu'à 4 protections perforées sélectionnés parmi une bibliothèque comprenant pour chaque type de couche plus de 20 matériaux référencés. Dans certaines versions du logiciel, la prise en compte de liners avec des alvéoles et des plaques élastiques (membranes) est possible, tout comme la considération des effets de non-linéarité résultant de niveaux d'excitation acoustique élevés (et aussi le cas de garnissages absorbant les sons asymétriques i.e. différents en constitution ou en épaisseur de part et d'autre d'une voie d'air donnés).

Différentes routines de calculs sont implémentées dans le logiciel pour couvrir des configurations géométriques très différentes quant à la section du silencieux:

  • rectangulaire (y compris avec des baffles séparateurs en forme de branches de sapin)
  • circulaire (avec ou sans séparateur central, avec ou sans garnissage absorbant les sons sous forme d'anneaux concentriques ou des baffles transverses)

La prise en compte sophistiquée du comportement acoustique du garnissage absorbant les sons est un point fort du logiciel. Et le fait qu'il permette des dimensionnements en considérant, aux différentes étapes de modélisation où cela est requis, les effets de conditions de services sévères - qui compliquent les calculs, et affectent fortement la performance des silencieux - en est un autre, pas moins important, lorsqu'il s'agit d'applications à (très) haute température et avec des vitesses de fluide (très élevées).

Les simulations sont possibles non seulement pour des silencieux ordinaires (quant à leur usage et à leur performances), comme ceux des réseaux de CVC (Chauffage Ventilation Climatisation) mais aussi pour des équipements d'insonorisation plus complexes - voire: hors normes (e.g. des silencieux d'échappement de turbines à combustion) - pour lesquels les exigences de performances, notamment en termes de réduction du bruit et d'aérodynamisme (les deux doivent être conciliés), sont tout à la fois des enjeux majeurs, et de véritables défis technologiques.

Quel que soit la complexité de l'application, les connaisseurs (en matière de modélisation de silencieux) apprécieront que l'utilisation du logiciel SILDIS dispense:

  • de toute création/importation de géométrie, et de toutes les tâches associées à un maillage: les géométries de silencieux sont pré-programmées
  • et de l'attente (parfois interminable) d'affichage de résultats, souvent associé à l'usage d'autres moyens de calculs (ceux qui permettent aussi de concevoir avions et sous-marins, sans parler de fusées): avec SILDIS, le résulat d'une simulation est obtenu presque immédiatement, même sans ordinateur hors-norme

Les principales données de sortie sont (en plus d'un schéma récapitulant les dimensions saisies):

  • la perte d'insertion (réduction du niveau de puissance acoustique par rapport à configuration "sans silencieux"), par bande de fréquence de 1/3 octave et d'octave, comme la correction de by-pass et la perte par réflexion (la perte par propagation est calculée par bande de 1/21 octave) et en valeur globale pondéré A par rapport à un spectre de référence choisi par l'utilisateur
  • le niveau de puissance acoustique du bruit d'écoulement, par bande de fréquence de 1/3 octave et d'octave, et en valeur globale pondéré A
  • le niveau de puissance acoustique en aval du silencieux, par bande de fréquence de 1/3 octave et d'octave, et en valeur globale pondéré A
  • la perte de pression totale

Les résultats des calculs avec le logiciel de simulation acoustique SILDIS (e.g. pour des sections possiblement rectangulaires, carrées, ou circulaires) sont comparables avec la mesure normalisée: cf. NF EN ISO 7235 Acoustique - Modes opératoires de mesure en laboratoire pour silencieux en conduit et unités terminales - Perte d'insertion, bruit d'écoulement et perte de pression totale.

  • Caractéristiques

>> Module 1 Terminal 1
>> Module 1 Terminal 2
>> Module 1 Terminal 3
>> Module 1 Terminal 4
>> Module 1 Terminal 6

Module 1A prévision de la performance acoustique et aéraulique (aérodynamique) de silencieux à séparateurs discontinus

Les principales données de sortie sont:

  • la perte d'insertion (réduction du niveau de puissance acoustique par rapport à configuration "sans silencieux")
  • le niveau de puissance acoustique du bruit d'écoulement
  • le niveau de puissance acoustique en aval du silencieux
  • la perte de pression totale

Les résultats des calculs avec le logiciel de simulation acoustique SILDIS sont comparables avec la mesure normalisée: voir NF EN ISO 7235 Acoustique - Modes opératoires de mesure en laboratoire pour silencieux en conduit et unités terminales - Perte d'insertion, bruit d'écoulement et perte de pression totale.

Module 1B prévision de la performance acoustique et aéraulique (aérodynamique) de silencieux réactifs

Les calculs avec le logiciel de simulation acoustique SILDIS concernent des silencieux réactifs (selon la version diu logiciel considéré):

  • sans tubes perforés, i.e. dont le principe de fonctionnement est exclusivement lié à des changements de géométrie interne (dans des chambres d'expansion, avec lorsqu'elles sont multiples: des tubes de connection), et à des réflexions d'ondes contre des parois dures que sont les extrémités (fonds) de telles chambres
    • 1 à 3 chambres d'expansion peuvent être combinées, avec entrée du silencieux axiale ou radiale (12 configurations en tout), et 3 supplémentaires impliquant des inversions de flux
  • avec tubes perforés
    • 1 ou 2 sous-chambres (dans ce dernier cas: silencieux-bouchon)
  • avec des résonateurs (de type Helmoltz) en dérivation

La combinaison, dans l'ordre approprié à chaque montage (au sens de configuration: arrangement d'éléments de différentes natures, en cascade) des matrices de transfert des grandeurs acoustiques de base est préprogrammée. L'utilisateur, après avoir entré les données thermodynamiques du fluides aux conditions de service du silencieux et après avoir sélectionné un montage, n'a plus qu'à saisir les paramètres dimensionnels et qu'à effectuer un nombre très limité de choix de modèles pour différentes étapes des calculs (sans oublier les corrections d'extrémités); s'il le souhaite: en utilisant une fonctionnalité d'accordage pour optimisation de la performance acoustique dans un domaine de fréquence étendu, lorsque cette fonctionnalité est disponible pour le montage considéré.

Le calcul des indicateurs de performance acoustique constituant les données de sortie (cf. ci-dessous) n'est pas basé sur l'emploi de formules explicites applicables à tel ou tel montage considéré séparément[1], mais - au lieu de cela - sur une formulation générale découlant d'une analogie électro-acoustique. Cela rend possible des modélisations pour des silencieux réactifs de configuration (au sens mentionné ci-dessus) ajustable, à la seule condition que la combinaison des éléments intervenant soit pré-programmée dans un montage prévu dans la version du logiciel considéré.

Pas plus que dans le cas de silencieux dissipatifs - évoqué plus haut -, il n'est question, pour les silencieux réactifs, de quelque tâche complexe que ce soit - pour l'utilisateur du logiciel SILDIS -, avant l'affichage (là encore: immédiat) des résultats de calculs.

Les principales données de sortie sont (en plus d'un schéma récapitulant les dimensions saisies):

  • la perte d'insertion (réduction du niveau de puissance acoustique par rapport à configuration "sans silencieux"), la perte par transmission sonore (réduction du niveau de puissance acoustique entre entrée et sortie du silencieux), la réduction de bruit (diminution du niveau de pression acoustique à un emplacement spécifié, en aval du silencieux); par bande de fréquence de 1/3 octave et d'octave (calculée et affichée en tamps que courbe par bande de 1/21 octave) et en valeur globale pondéré A par rapport à un spectre de référence choisi par l'utilisateur
  • le niveau de puissance acoustique du bruit d'écoulement, par bande de fréquence de 1/3 octave et d'octave, et en valeur globale pondéré A
  • le niveau de puissance acoustique en aval du silencieux, par bande de fréquence de 1/3 octave et d'octave, et en valeur globale pondéré A
  • la perte de pression totale

Les résultats des calculs avec le logiciel de simulation acoustique SILDIS sont comparables avec la mesure normalisée: voir NF EN ISO 7235 Acoustique - Modes opératoires de mesure en laboratoire pour silencieux en conduit et unités terminales - Perte d'insertion, bruit d'écoulement et perte de pression totale.

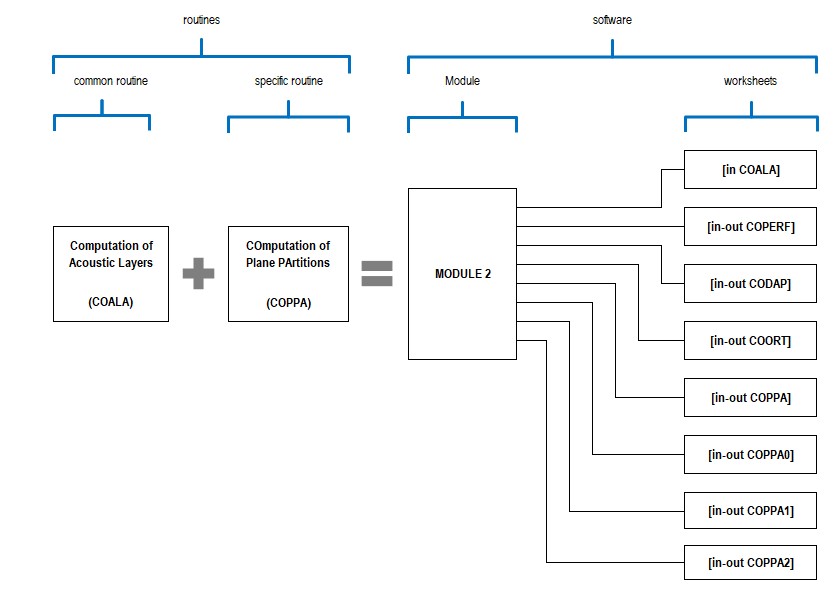

Module 2 prévision de la performance acoustique de parois planes

Les calculs avec le logiciel de simulation acoustique SILDIS concernent structure acoustique comprenant jusqu'à 4 milieux poreux, jusqu'à 4 surfacages, jusqu'à 4 protections perforées, jusqu'à 4 ensembles de plaques minces identiques avec jusqu'à 1 ensemble de plaques minces complémentaires à l'arrière choisies parmi une bibliothèque comprenant, pour chaque type de couche plus de 20 matériaux référencés (avec à l'arrière l'atmosphère ou avec un support rigide imperméable).

Ce module du logiciel permet tout à la fois de réaliser des simulations de performance en termes:

  • d'absorption acoustique (de 1 à 12 couches pour la structure acoustique multicouche, combinant alors possiblement tout ou partie des autres matériaux listés ci-dessus); avec à l'arrière soit un fond rigide imperméable (e.g. pour des résultats comparables aux mesurages normaliés, soit de l'air pour simuler les conditions réelles d'installation de panneaux d'insonoirisation)
    • sans considération des plaques minces dans la structure acoustique multicouche; certaines versions du logiciel permettent la prise en compte de surfacages ayant des propriétés élastiques, et dont toutes les dimensions - celles autres que l'épaisseur sont, elles-aussi, déterminantes pour les effets de résonnance de membranes - peuvent être considérées: c'est la même chose
    • dans certaines versions du logiciel, la prise en compte de revêtements absorbant les sons avec des cavités (alvéoles) est possible - sans membrane (résonateur type Helmholtz) ou avec (résonateur hybride) -, tout comme la considération des effets de non-linéarité résultant de niveaux d'excitation acoustique élevés
  • l'affaiblissement acoustique (de 1 à 16 couches pour la structure acoustique multicouche, combinant alors possiblement tout ou partie des autres matériaux listés ci-dessus; avec même une 17éme couche possible à l'arrière - plaque mince - ); avec à l'arrière une atmosphère paramétrable
    • avec considération de plaques minces (dans certaines versions du logiciel: éventuellement feuilletés, avec amortissement: bicouches ou tricouches) dans la structure acoustique multicouche et avec ôssiblement la prise en compte simplifiée d'un gradient de témpérature; les termes suivants, utilisés depuis des temps immémoriaux et conservés par souci de cohérence de la documentation se rapportant au logiciel - même après différents perfectionnements - sont à relativiser:
      • le terme "paroi plane", puisque des calculs sont possibles (dans certaines versions du logiciel) en considérant tout ou partie des plaques comme orthotropes (e.g. avec des ondulations, des raidisseurs, un profil trapézoïdal comme certains bardages)
      • le terme "plaque mince", puisque des calculs sont possibles pour des parois en béton pour lesquelles l'épaisseur se compte en décimètres

L'évaluation des indicateurs de performance acoustique constituant les données de sortie (cf. ci-dessous) n'est pas basée sur l'emploi de formules explicites applicables à tel ou tel empilage de couches considéré séparément, mais - au lieu de cela - sur une formulation générale découlant d'une analogie électro-acoustique. Cela rend possible des modélisations pour n'importe quelle combinaison de couches de matériaux - chacune: entièrement paramétrables - (avec l'une des 2 conditions à l'arrière mentionnée ci-dessus), dans la seule limite du nombre maximum d'éléments de la structure acoustique mentionné ci-dessus.

Les principales données de sortie sont:

  • le coefficient d'absorption acoustique en incidence normale, le coefficient d'absorption acoustique en incidence statistique (aléatoire), le facteur de Sabine, par bande de fréquence de 1/3 octave et d'octave; l'indice absorption acoustique pondéré αw, la classe d'absorption acoustique
  • l'indice d'affaiblissement acoustique, par bande de fréquence de 1/3 octave et d'octave, et en valeur globale pondéré A par rapport à un spectre de référence choisi par l'utilisateur; l'indice d'affaiblissement acoustique pondéré Rw

Les résultats des calculs sont comparables à la mesure normalisée:

  • (dans le cas de l'atmosphère à l'arrière) NF EN ISO 140-3 Acoustique - Mesurage de l'isolement acoustique des immeubles et des éléments de construction - Partie 3 : mesurage en laboratoire de l'affaiblissement des bruits aériens par les éléments de construction et ISO 717-1 Acoustique - Évaluation de l'isolement acoustique des immeubles et des éléments de construction - Partie 1: Isolement aux bruits aériens
  • (en cas de support imperméable rigide à l'arrière) NF EN ISO 354 Acoustique - Mesurage de l'absorption acoustique en salle réverbérante et aussi la norme ISO 10534-1 Acoustique - Détermination du facteur d'absorption acoustique et de l'impédance acoustique à l'aide du tube d'impédance - Partie 1 : méthode du taux d'ondes stationnaires.

En outre, le logiciel permet des simulations de performance dans des conditions autres que celles de laboratoire (ces dernières avec pression et température ambiantes) e.g. le cas de très hautes températures.

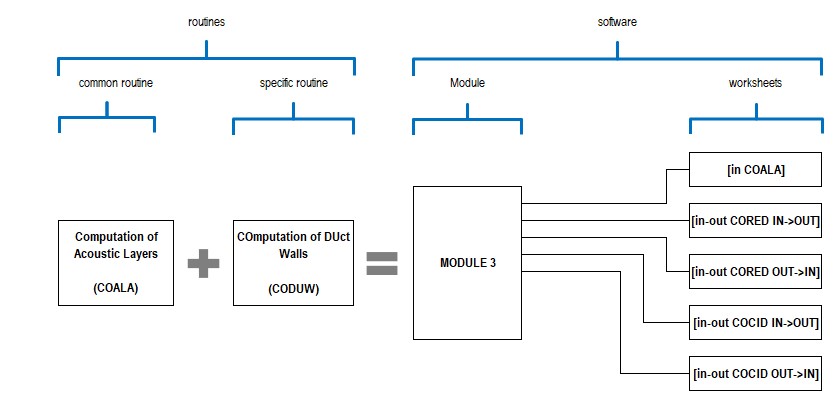

Module 3 prévision des performances acoustiques des parois de conduits

Les calculs avec le logiciel de simulation acoustique SILDIS concernent des réseaux aérauliques ou des réseaux de fluides sous pression; les conduits peuvent être de section rectangulaire ou circulaire (en incluant les gaines/tubes spiralé(e)s), comme ceux des réseaux de CVC (Chauffage Ventilation Climatisation). La simulation de performance peut concerner un trajet des ondes sonores depuis l'intérieur du conduit/de la gaine vers l'extérieur (transmission de bruit sortant) ou bien le trajet inverse: depuis l'extérieur du conduit/de la gaine vers l'intérieur (transmission de bruit entrant).

Les principales données de sortie sont:

  • l'indice d'affaiblissement acoustique, par bande de fréquence d'octave et en valeur globale pondéré A par rapport à un spectre de référence choisi par l'utilisateur
  • le niveau de puissance acoustique transmis, par bande de fréquence d'octave et en valeur globale pondéré A

Les résultats des calculs avec le logiciel de simulation acoustique SILDIS sont comparables avec la mesure normalisée (selon le contexte):

  • pour le niveau de puissance acoustique transmis

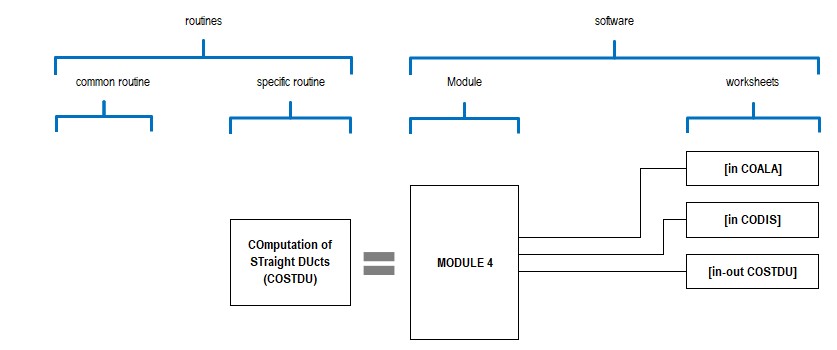

Module 4 prévision de la performance acoustique des conduits rectilignes

Les calculs avec le logiciel de simulation acoustique SILDIS concernent des conduits (de réseaux aérauliques) soit avec une section rectangulaire, soit avec une section circulaire:

  • ceux des réseaux de CVC (Chauffage Ventilation Climatisation), y compris les gaines spiralées agrafées) circulaires
  • ceux des cheminées industrielles (brique et acier peuvent être distingués, ainsi que le niveau d'encrassement)

Les principales données de sortie sont:

  • la perte d'insertion (réduction du niveau de puissance acoustique), par bande de fréquence d'octave et en valeur globale pondéré A par rapport à un spectre de référence choisi par l'utilisateur
  • le niveau de puissance acoustique du bruit d'écoulement, par bande de fréquence d'octave et en valeur globale pondéré A
  • le niveau de puissance acoustique en aval du tronçon de conduit, par bande de fréquence d'octave et en valeur globale pondéré A

Les résultats des calculs avec le logiciel de simulation acoustique SILDIS sont comparables avec la mesure normalisée (selon le contexte):

  • pour le niveau de puissance acoustique en aval du tronçon de conduit

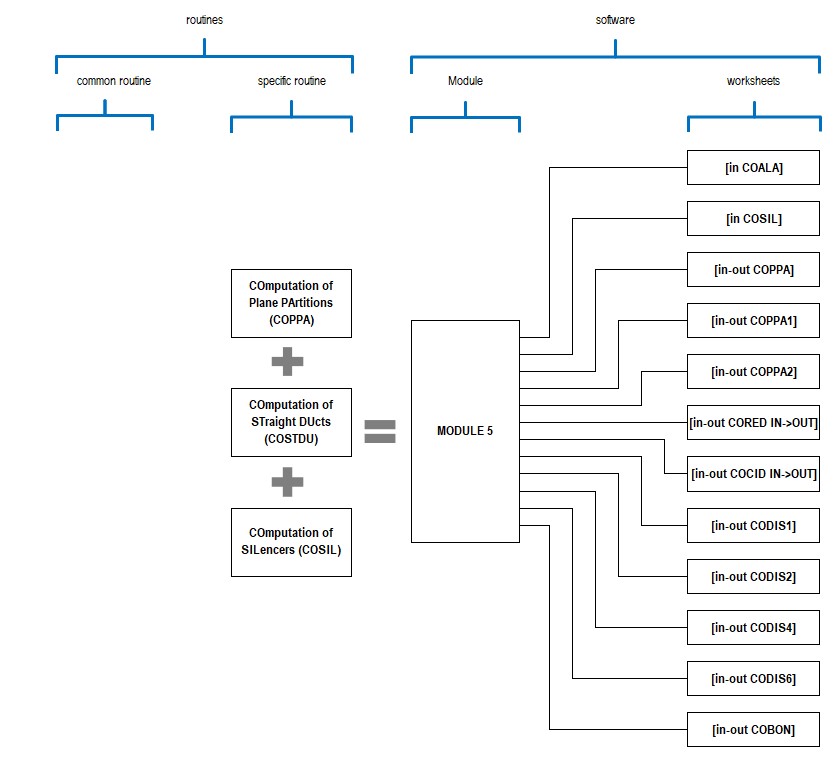

Module 5 prévision du bruit transmis par des conduits

Les calculs avec le logiciel de simulation acoustique SILDIS concernent soit des conduits (de réseaux aérauliques) droits (avec une section rectangulaire, ou avec une section circulaire - y compris les gaines spiralées agrafées -) soit des silencieux.

Les principales données de sortie sont:

  • le niveau de puissance acoustique total: en aval du tronçon de conduit et transmis par les parois, par bande de fréquence d'octave et en valeur globale pondéré A

Les résultats des calculs avec le logiciel de simulation acoustique SILDIS sont comparables avec la mesure normalisée (selon le contexte):

  • pour le niveau de puissance acoustique en aval du tronçon de conduit et transmis par les parois

Module 5A prévision du bruit transmis par des conduits de section variable

Les calculs avec le logiciel de simulation acoustique SILDIS concernent des conduits de réseaux aérauliques. A la différence du Module 5, ils sont de section variable e.g. pièces de transition en amont et en aval de silencieux, gaine en amont d'un Générateur de Vapeur à Récupération de Chaleur (GVRC). Dans ce cas, c'est non pas à la longueur totale du conduit que la méthodologie du Module 5 peut être appliquée pour évaluer la performance d'ensemble directement, mais, successivement: à des segments du conduit (la section étant fixe sur toute la longueur pour chacun, meême si elle diffère de celle des segments voisins).

Les principales données de sortie sont:

  • le niveau de puissance acoustique transmis, par bande de fréquence d'octave et en valeur globale pondéré A

Les résultats des calculs avec le logiciel de simulation acoustique SILDIS sont comparables avec la mesure normalisée (selon le contexte):

  • pour le niveau de puissance acoustique transmis

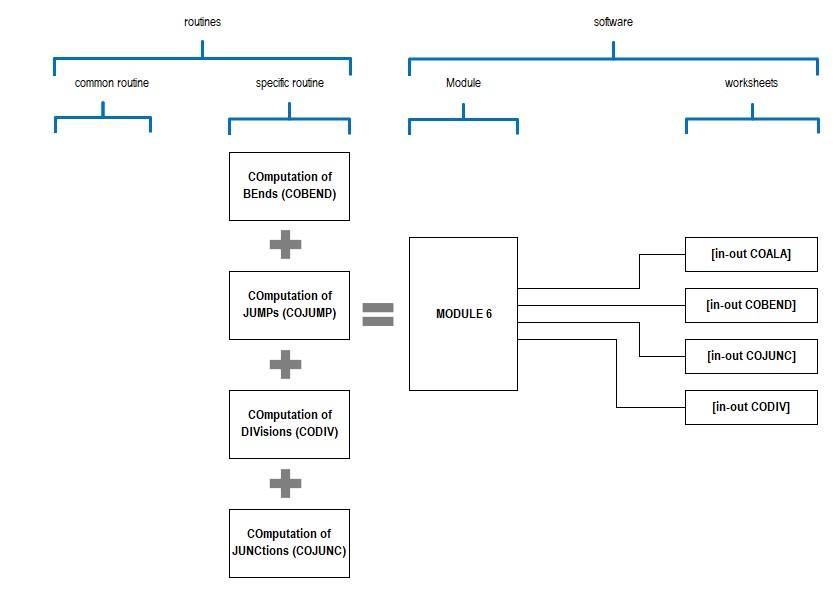

Module 6 prévision de la performance acoustique des coudes et des jonctions

Les calculs avec le logiciel de simulation acoustique SILDIS concernent des éléments (dans des réseaux aérauliques): avec une section rectangulaire, ou avec une section circulaire, ou avec des sections mixtes.

Les principales données de sortie sont:

  • la perte d'insertion (réduction du niveau de puissance acoustique), par bande de fréquence d'octave et en valeur globale pondéré A par rapport à un spectre de référence choisi par l'utilisateur
  • le niveau de puissance acoustique du bruit d'écoulement, par bande de fréquence d'octave et en valeur globale pondéré A
  • le niveau de puissance acoustique en aval des coudes et jonctions, par bande de fréquence d'octave et en valeur globale pondéré A

Les résultats des calculs avec le logiciel de simulation acoustique SILDIS sont comparables avec la mesure normalisée (selon le contexte):

  • pour le niveau de puissance acoustique en aval des coudes et jonctions

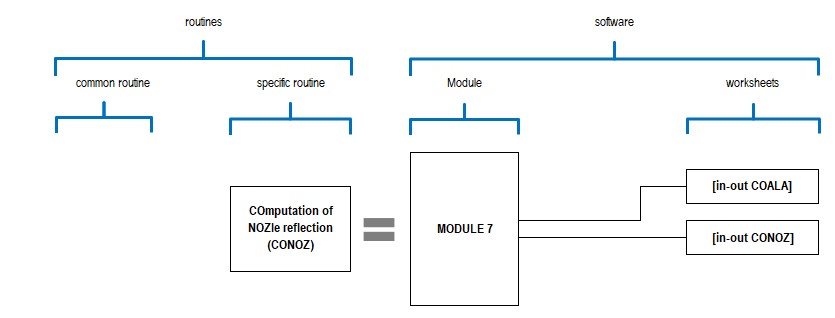

Module 7 prévision de la réflexion des ajutages

Les principales données de sortie sont:

  • la perte d'insertion (réduction du niveau de puissance acoustique), par bande de fréquence d'octave et en valeur globale pondéré A par rapport à un spectre de référence choisi par l'utilisateur
  • le niveau de puissance acoustique en aval des ajutages, par bande de fréquence d'octave et en valeur globale pondéré A

Les résultats des calculs avec le logiciel de simulation acoustique SILDIS sont comparables avec la mesure normalisée (selon le contexte):

  • pour le niveau de puissance acoustique en aval des ajutages

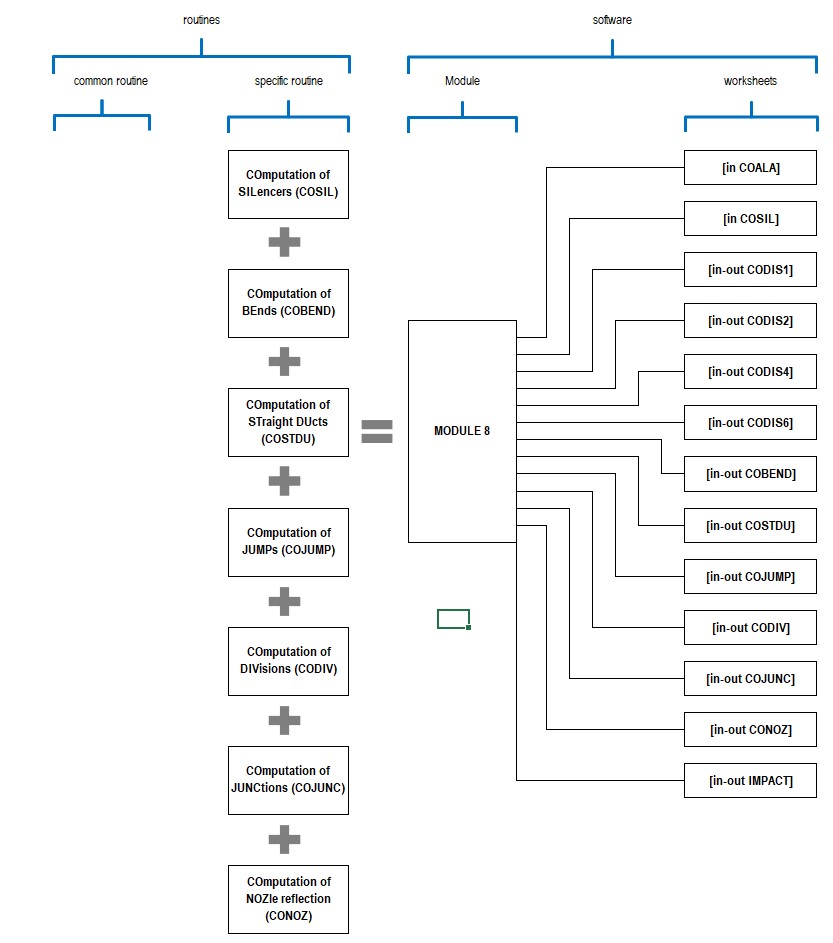

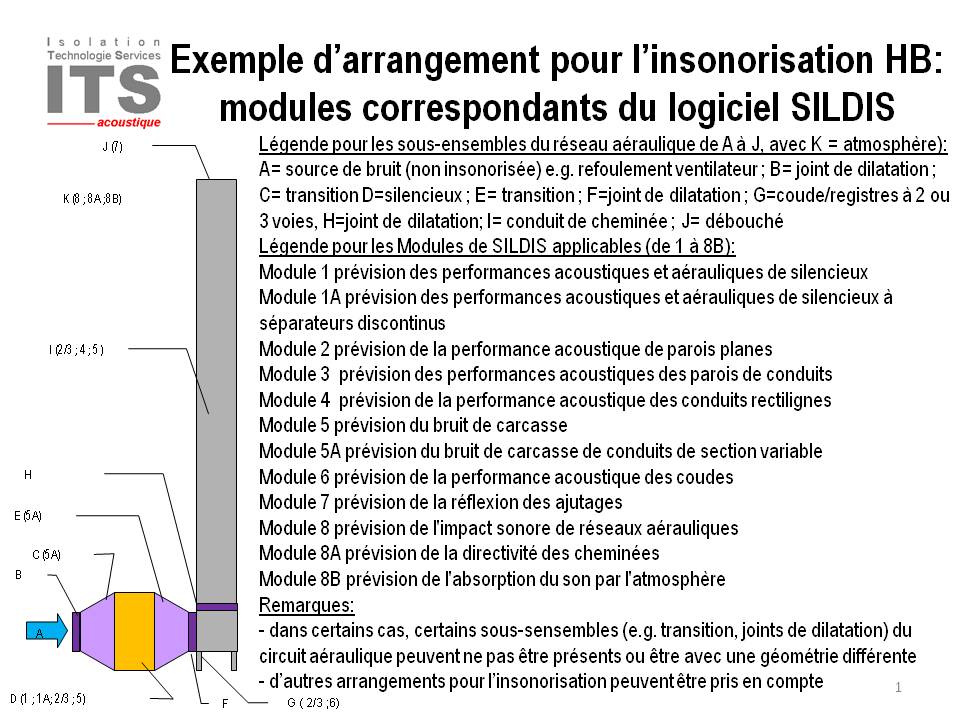

Module 8 prévision de l'impact sonore de réseaux aérauliques

Les calculs avec le logiciel de simulation acoustique SILDIS concernent des circuits comprenant des composants tels que pouvant être modélisés au moyen des modules 1 à 7, e.g. pour ce qui concerne le bruit propagé à une extrémité du réseau:

  • silencieux (dissipatifs ou résonnants) (cf. Module 1)
  • sections de conduits rectilignes (cf. module 3)
  • coudes et jonctions avec une section rectangulaire ou avec une section circulaire, ou avec des sections mixtes (pour certains composants), et aussi: changements de sections (cf. Module 6)
  • ajutages (cf. Module 7)

Ainsi, ce Module est particulièrement approprié pour la préparation de notes de calculs acoustiques de réseaux aérauliques dans lesquels les effets de différents composants, de nature différentes, peuvent avoir (eu égard non seulement à l’atténuation du bruit qu’ils procurent, mais aussi à leur bruit propre i.e. la puissance acoustique du bruit dû à l’écoulement du fluide transporté) des effets antagonistes dont le cumul doit être pris en considération pour une évaluation des émissions sonores résultantes au niveau d’une bouche (i.e. d’une ouverture) e.g. aspiration ou refoulement d’un réseau d’air conditionné (à l’intérieur d’un bâtiment comme à l’extérieur), admission d’air ou rejet de gaz - brûlés ou non – (pas seulement en sortie d’une cheminée).

Les principales données de sortie sont (tenant compte de la perte d'insertion et du bruit d'écoulement de différents éléments en cascade constituant un réseau aéraulique):

  • le niveau de puissance acoustique, par bande de fréquence d'octave et en valeur globale pondéré A
  • le niveau de pression acoustique à un emplacement spécifié, par bande de fréquence d'octave et en valeur globale pondéré A

Les résultats des calculs avec le logiciel de simulation acoustique SILDIS sont comparables avec la mesure normalisée (selon le contexte):

  • pour le niveau de puissance acoustique, par bande de fréquence d'octave et en valeur globale pondéré A
  • pour le niveau de pression acoustique à un emplacement spécifié, par bande de fréquence d'octave et en valeur globale pondéré A

Dans le cas particulier de cheminées (e.g. industrielles), ils sont notamment comparables avec les résultats de mesurages selon la norme ISO 10494 Turbines et groupes de turbines - Mesurage du bruit aérien émis - Méthode d'expertise/de contrôle

Module 8A prévision de la directivité des cheminées

Les principales données de sortie sont:

  • l'aire équidistante
  • l'indice de directivité
  • le niveau de pression acoustique en des emplacements spécifiés (lorsque le niveau de puissance acoustique est connu), par bande de fréquence de 1/3 octave et d'octave, et en valeur globale pondéré A
  • le niveau de puissance acoustique (lorsque le niveau de pression acoustique en des emplacements spécifiés est connu), par bande de fréquence de 1/3 octave et d'octave, et en valeur globale pondéré A

Les résultats des calculs avec le logiciel de simulation acoustique SILDIS sont comparables avec la mesure normalisée (selon le contexte):

  • pour le niveau de puissance acoustique
  • pour le niveau de pression acoustique à un emplacement spécifié

Ils sont notamment comparables avec les résultats de mesurages selon la norme ISO 10494 Turbines et groupes de turbines - Mesurage du bruit aérien émis - Méthode d'expertise/de contrôle

Certains résultats des calculs avec le logiciel de simulation acoustique SILDIS sont comparables avec certaines données d'entrée envisagées dans le calcul normalisé: cf. NF EN ISO 9613-2 Acoustique Acoustique. Atténuation du son lors de sa propagation à l'air libre. Partie 2: méthode générale de calcul.

Module 8B prévision de l'absorption du son par l'atmosphère

Certains résultats des calculs avec le logiciel de simulation acoustique SILDIS sont comparables avec certaines données d'entrée envisagées dans le calcul normalisé: cf. NF EN ISO 9613-2 Acoustique Acoustique. Atténuation du son lors de sa propagation à l'air libre. Partie 2: méthode générale de calcul.

Module 8C prévision du bruit aérodynamique des vannes de régulation

Les résultats obtenus ne sont pas comparables avec une mesure normalisée en raison de l'absence de documents formalisant les procédures de mesures correspondantes.

Module 8D prévision du bruit des jets (incluant le bruit des soupapes de sûreté)

Les résultats des calculs avec le logiciel de simulation acoustique SILDIS ne sont pas comparables avec une mesure normalisée en raison de l'absence de documents formalisant les procédures de mesures correspondantes.

Module 8E prévision des paramètres de décharge des réseaux de fluides

Les résultats des calculs avec le logiciel de simulation acoustique SILDIS ne sont pas comparables avec une mesure normalisée en raison de l'absence de documents formalisant les procédures de mesures correspondantes.

Module 8F détermination de la performance et dimensionnement des soupapes de sûreté

Les résultats des calculs avec le logiciel de simulation acoustique SILDIS ne sont pas comparables avec une mesure normalisée en raison de l'absence de documents formalisant les procédures de mesures correspondantes.

Module 8G simulation de la décharge d'un fluide au moyen d'une tuyauterie en aval d’une soupape

Les résultats des calculs avec le logiciel de simulation acoustique SILDIS ne sont pas comparables avec une mesure normalisée en raison de l'absence de documents formalisant les procédures de mesures correspondantes.

Module 8H prévision de la performance acoustique et aérodynamique de silencieux de détente de gaz pressurisés

Les résultats des calculs avec le logiciel de simulation acoustique SILDIS ne sont pas comparables avec une mesure normalisée en raison de l'absence de documents formalisant les procédures de mesures correspondantes.

Module 9 prévision de la décroissance du son dans des espaces clos

Les résultats des calculs avec le logiciel de simulation acoustique SILDIS sont comparables avec la mesure normalisée NF EN ISO 3382-2 Acoustique - Mesurage des paramètres acoustiques des salles - Partie 2 : durée de réverbération des salles ordinaires.

Module 9A prévision de la décroissance sonore spatiale dans les bureaux ouverts

Certains résultats des calculs avec le logiciel de simulation acoustique SILDIS sont comparables avec la mesure normalisée NF EN ISO 3382-3 Acoustique - Mesurage des paramètres acoustiques des salles - Partie 3 : bureaux ouverts.

Module 10 prévision des émissions sonores des bâtiments et d'autres constructions

Le Module 10 du logiciel de simulation SILDIS est utile pour l'étude de l'impact, en termes de niveau de puissance acoustique ou de niveau de pression acoustique à un emplacement spécifié, de tout ou partie des éléments constructifs constituant une façade/paroi (un mur ou une toiture):

  • une enveloppe (i.e. partout où il n'y a pas d'ouverture, telles que détaillées ci-dessous)
  • des ouvertures e.g. portes, fenêtres, silencieux (en nombre variable de 1 à 5), avec (pour chacune séparément) considération de:
    • leur indice d'affaiblissement acoustique - éventuellement en utilisant une bibliothèque du logiciel -
    • d'une puissance acoustique additionnelle en amont de l'ouverture i.e. "interne"
    • d'une puissance acoustique additionnelle en aval de l'ouverture i.e. "externe"
    • d'une directivité
    • d'un modèle de décroissance sonore spatiale

Ainsi, par exemple, dans le cas de la présence d'une ouverture équipé d'un silencieux, il est possible de prendre en compte (si cela est requis), les puissances acoustiques additionnelles qui s'ajoutent à celle résultant du produit de l'intensité du champ acoustique interne par la surface de l'élément considéré (alors: une ouverture), caractérisant la transmission sonore de n'importe quel (autre) élément de la façade/paroi

  • le bruit d'un ventilateur (au moyen d'une puissance acoustique additionnelle "interne")
  • le bruit propre du silencieux (au moyen d'une puissance acoustique additionnelle "externe")

Selon les besoins, des sources de bruit extérieures (en nombre variable de 1 à 2), peuvent être prises en compte avec (pour chacune séparément) considération de:

  • leur niveau de puissance acoustique
  • leur directivité

Ainsi, par exemple, on peut simuler la présence de matériels (souvent bruyants) d'aéro-réfrigération.

C'est la force du logiciel: ni l'enveloppe, ni les ouvertures, ni les sources de bruit externes ne sont supposées - a priori - comme ponctuelles, lorsque considérées dans leur ensemble, et les résultats des prévisions avec SILDIS n'ont donc pas le caractère approximatif (voire: complètement faux) que l'usage inapproprié de cette hypothèse pourrait impliquer e.g. lorsque les emplacements spécifiés pour le calcul du niveau de pression acoustique sont à faible distance de la façade/paroi.

Bien sûr, le concept de source ponctuelle est indispensable à la conduite de telles évaluations de niveaux acoustiques à plus ou moins grande distance d'une façade (avec ou sans sources de bruit additionnelles externes). Il est cependant utilisé - au moyen de routines de calculs spécifiques du logiciel SILDIS - à 5000 sources de bruit élémentaires réalisant un maillage de la totalité de la surface de la façade (ce maillage est aussi utilisé pour les sources de bruit externes, lorsque leur emplacement correspond - pour partie - à de telles mailles). Cela fait toute la différence:

  • quant aux contextes possibles d'utilisation du logiciel: dès que la dimension caractéristique d'une maille élémentaire (dont la surface n'est que 1/5000 ème de la surface de la façade) est suffisamment peite par rapport à la distance à la façade:
    • en pratique sans réelle limitation de dimensions (même grandes) pour la façade ni pour la distance (même faible) à la façade de l'emplacement spécifié pour l'évalaution du niveau de pression acoustique
  • quant à la précision des calculs:
    • ils ont fait l'objet de compraisons concluantes dans le contexte du processus de validation du logiciel

Les principales données de sortie sont (en plus de schémas récapitulant les dimensions saisies pour l'enveloppe, les ouvertures, les sources de bruit extérieures):

  • le niveau de puissance acoustique d'une façade ou d'une toiture (et la contribution de ses éléments de construction), par bande de fréquence d'octave, et en valeur globale pondéré A; avec carte de bruit
  • le niveau de pression acoustique en des emplacements spécifiés  (et la contribution de ses éléments de construction), par bande de fréquence d'octave, et en valeur globale pondéré A; avec carte de bruit

Des graphiques illustrent la contribution de chaque ouverture et de chaque source de bruit extérieure aux indicateurs acoustiques valables pour l'ensemble de la façade/paroi, en valeurs globales pondéré A.

Certains résultats des calculs avec le logiciel de simulation acoustique SILDIS sont comparables avec ceux de calculs basés sur la norme ISO 12354-4 Acoustique du bâtiment - Calcul de la performance acoustique des bâtiments à partir de la performance des éléments - Partie 4: Transmission du bruit intérieur à l'extérieur.

Packs disponibles pour le logiciel de simulation acoustique SILDIS

Pack 1-8 = module 1 + module 2 + module 3 + module 4 + module 5 + module 6 + module 7 + module 8
Pack 1A = module 1A
Pack 1B = module 1B
Pack 5A = module 5A (peut compléter Pack 1-8)
Pack 8A = module 8A (peut compléter Pack 1-8)
Pack 8B = module 8B
Pack 8CDEFGH = module 8C + module 8D + module 8E + module 8F + module 8G + module 8H
Pack 9 = module 9
Pack 9A = module 9A
Pack 10 = module 10



Note: d'autres modules/fonctionnalités existent pour le logiciel SILDIS, permettant (notamment) des calculs de propagation sonore à l'intérieur de bâtiments, en extérieur (incluant le dimensionnement d'écrans acoustiques), de l'intérieur d'un bâtiment vers l'extérieur, etc... Ce qui suit se rapporte aux modules 1 à 9A exclusivement (préparation de présentation des autres modules en cours).

Désolé, ce qui suit n'a pas encore été totalement traduit dans votre langage

SILDIS® : un logiciel unique basé sur Excel pour une large gamme d’applications (brochure)

Désolé, le document téléchargeable ci-dessous n'a pas encore été traduit dans votre langage.


Voir la publication Sound Impact Limitation  - SILDIS : un logiciel unique basé sur Excel pour une large gamme d’applications (brochure)
Manuel de l’utilisateur pour le logiciel SILDIS (ré-écriture en cours)

Désolé, le document téléchargeable ci-dessous n'a pas encore été traduit dans votre langage.


Voir la publication Manuel de l’utilisateur pour le logiciel SILDIS
end faq

La présente page est déja "Fonctionnalités de SILDIS, logiciel de simulation acoustique"; pour en savoir plus sur le logiciel, on peut cliquer sur "Applications de SILDIS, logiciel de calcul pour l’acoustique et l’aéraulique dans le secteur de la construction - au format Excel, pour la Conception Assistée par Ordinateur (CAO)" ci-dessous.

[0] acronyme anglais qui peut être traduit par "Limitation de l'impact sonore - conception de solutions industrialisées"

[1] comme celle dont est issue la formule permettant l'évaluation de la perte par transmission maximum d'une chambre d'expansion simple sans tubes étendus TLmax = 10 * LOG10 [ 1 + 0.25 * (m - 1/m)2 ], avec m : rapport des sections respectives de la chambre et du tube d'entrée/sortie
