Prévision de la transmission du bruit au travers de parois de gaines/conduits

Généralités se rapportant à la prévision de la transmission du bruit au travers de parois de gaines/conduits avec le logiciel SILDIS^®

Le logiciel SILDIS^®[0] (au format Excel) permet la prévision de la transmission du bruit au travers de parois de gaines et de conduits de réseaux:

• de Chauffage Ventilation Climatisation, à des conditions de température et de pression ordinaires dans des pièces avec une possible occupation humaine
• de fluides (gaz) sous pression

L'expression gaine/conduit est utilisée de manière systématique dans cet article, pour lui conserver une certaine cohérence, désignant - selon le contexte - sont seulement les matériels que les mots qui la compose désignent en première intention, mais aussi - par extension - un tube, un tuyau, une tuyauterie, une canalisation, une conduite ainsi que tout ce qui s'apparente à une enveloppe utilisée pour le transport d'un fluide.

Différents niveaux de puissance acoustique ordinairement exprimés en dB réf. 1 pW sont à considérer (avec les notations utilisées dans le logiciel SILDIS^®):

• Lw0 à l'intérieur de la gaine/du conduit, qui est une donnée d'entrée pour les calculs
  • dans le cas d'une transmission de bruit de l'INtérieur vers l'extérieur, Lwout = Lw0 - TLout + Kout avec Kout terme correctif (dB)
  • dans le cas d'une transmission de bruit de l'extérieur vers l'INtérieur, Lwin = Lw0 - TLin + Kin avec Kin terme correctif (dB)

Il y a lieu de distinguer 2 situations, selon le type de paroi considérée:

• lorsque qu'il s'agit d'une tôle i.e. d'une plaque mince métallique, la performance acoustique intrinsèque est exprimée en termes d'indice d'affaiblissement acoustique Rdif (en champ pseudo-diffus) exprimé en dB
  • dans le cas d'une transmission de bruit de l'INtérieur vers l'extérieur, la formule suivante est utilisée: TLout = Rdif (dB) avec TLout perte par tarnsmission (sonore) exprimée en dB
  • dans le cas d'une transmission de bruit de l'extérieur vers l'INtérieur, la formule suivante est utilisée: TLin = Rdif (dB) avec TLin perte par tarnsmission (sonore) exprimée en dB
• lorsque qu'il s'agit d'une tôle i.e. d'une plaque mince métallique avec un doublage par l'extérieur, la performance acoustique intrinsèque est exprimée en termes de perte par transmission:
  • dans le cas d'une transmission de bruit de l'INtérieur vers l'extérieur, la formule suivante est utilisée: TLout = Rdif + ILstat (dB) avec ILstat: perte d'insertion du doublage (dB)
  • dans le cas d'une transmission de bruit de l'extérieur vers l'INtérieur, la formule suivante est utilisée:TLin = Rdif + ILstat (dB) avec ILstat: perte d'insertion du doublage (dB)

Une autre page de ce site^[1] fournit des informations détaillées se rapportant:

• aux caractéristiques prises en compte pour chaque couche de matériau (nature, modèle(s), épaisseur, température)
• aux fonctionnalités du logiciel pour ce qui concerne la modélisation
• aux notations concernant les noms de feuilles Excel pour l'entrée de données, la visulation de données de sortie (e.g. résultats de calculs) ou pour les deux tâches combinées
• aux modes d'utilisation "usage interne" ou "usage externe"

Ainsi, pour un "usage interne" comme pour un "usage externe", les données d'entrée à saisir sont:

• dans la feuille Excel "in-COALA" (et le cas échéant - pour certaines plaques spéciales -, dans d'autres feuilles connexes) celles concernant: les caractéristiques listées ci-dessus et le spectre fréquentiel du bruit à atténuer i.e. le niveau de puissance acoustique Lw0; s'agissant des matériaux, les sets et couches suivants sont impliqués:
  • pour ce qui concerne l'indice d'affaiblissement acoustique des parois sans doublage externe (Rdif): le set 0 i.e. 1 plaque mince, dont les caractéristiques peuvent être sélectionnées en utilisant celles du set 2 (et le bouton de bascule entre set 1 et set 2)
  • pour ce qui concerne la perte d'insertion d'un doublage extérieur ILstat): pour l'isolant le matériau poreux du set 1 et pour la couche externe la plaque mince du set 1

Pour un "usage interne" comme pour un "usage externe", la prévision de la transmission du bruit au travers de parois de conduits/gaines fait intervenir différentes feuilles Excel, selon des besoins courants d'affichage d'indicateurs de performance.

Synthèse des feuilles Excel en relation avec la prévision de la transmission du bruit au travers de parois de gaines/conduits avec le logiciel SILDIS^® pour un "usage interne" et pour un "usage externe" (tableau 1)

Feuille Excel	Section de la gaine/du conduit	Sens de la transmission de bruit	Indicateur de performance affiché
in-out CORED IN->OUT	RECtangulaire	de l'INtérieur vers extérieur	Indice d'affaiblissement acoustique Rdif (pour 1 plaque du set 0) Perte d'insertion d'un doublage ILstat (par rapport à la plaque du set 0); avec le milieu poreux du set 1 et avec 1 plaque mince du set 1  Perte par transmission sonore TLout (pour 1 plaque du set 0: avec ou sans le doublage caractérisé par sa perte d'insertion ILstat) Niveau de puissance acoustique transmis Lwout (avec une plaque du set 0: avec ou sans le doublage caractérisé par sa perte d'insertion ILstat)
in-out CORED OUT->IN	RECtangulaire	de l'extérieur vers INtérieur	Indice d'affaiblissement acoustique Rdif (pour 1 plaque du set 0) Perte d'insertion d'un doublage ILstat (par rapport à la plaque du set 0); avec le milieu poreux du set 1 et avec 1 plaque mince du set 1  Perte par transmission sonore TLin (pour 1 plaque du set 0: avec ou sans le doublage caractérisé par sa perte d'insertion ILstat) Niveau de puissance acoustique transmis Lwin (avec une plaque du set 0: avec ou sans le doublage caractérisé par sa perte d'insertion ILstat)
in-out COCID IN->OUT	CIrculaire	de l'INtérieur vers extérieur	Indice d'affaiblissement acoustique Rdif (pour 1 plaque du set 0) Perte d'insertion d'un doublage ILsta (par rapport à la plaque du set 0); avec le milieu poreux du set 1 et avec 1 plaque mince du set 1  Perte par transmission sonore TLout (pour 1 plaque du set 0: avec ou sans le doublage caractérisé par sa perte d'insertion ILstat) Niveau de puissance acoustique transmis Lwout (avec une plaque du set 0: avec ou sans le doublage caractérisé par sa perte d'insertion ILstat)
in-out COCID OUT->IN	CIrculaire	de l'extérieur vers INtérieur	Indice d'affaiblissement acoustique Rdif (pour 1 plaque du set 0) Perte d'insertion d'un doublage ILstat (par rapport à la plaque du set 0); avec le milieu poreux du set 1 et avec 1 plaque mince du set 1  Perte par transmission sonore TLin (pour 1 plaque du set 0: avec ou sans le doublage caractérisé par sa perte d'insertion ILstat) Niveau de puissance acoustique transmis Lwin (avec une plaque du set 0: avec ou sans le doublage caractérisé par sa perte d'insertion ILstat)

Les calculs sont effectués dans la plage fréquentielle 20 Hz - 20 kHz, par bande de fréquence de 1/21 octave, basant les courbes affichées. Les valeurs par bande de fréquence d'un tiers d'octave (fréquences centrales de 20 Hz à 20 kHz) et d'une octave (fréquences centrales de 31,5 Hz à 16 kHz) sont présentées sous forme de tableaux.

En relation avec le tableau 1 ci-dessus, s'agissant de la prévision de la transmission du bruit au travers de parois de conduits/gaines avec le logiciel SILDIS^®, il est fait dans ce qui suit:

• une première distinction selon que la section du conduit/de la gaine considéré(e) est REctangulaire ou CIrculaire (2 possibilités)
• une seconde distinction selon que la transmission de bruit se fait de l'INtérieur de la gaine/du conduit vers l'extérieur, ou en sens inverse (i.e. de l'extérieur vers l'INtérieur) (2 possibilités)

Dans ce qui suit, il y a donc au total sans chacun des 3 chapitres (modalités de la prévision, données d'entrée et résultats): 4 sous-chapitres (combinant les 2 fois 2 mentionnées ci-dessus)

Modalités de la prévision de la transmission du bruit au travers de parois de gaines/conduits avec le logiciel SILDIS^®

Modalités de la prévision de la transmission du bruit au travers de parois de gaines/conduits de section rectangulaire avec le logiciel SILDIS^®, de l'INtérieur vers l'extérieur

Le débit du fluide transporté n'est pas pris en compte.

La prévision de la transmission du bruit au travers de parois de gaines/conduits de section rectangulaire avec le logiciel SILDIS^®, de l'INtérieur vers l'extérieur avec le logiciel SILDIS^® peut être effectuée:

• avec prise en compte de la nature du matériau constituant la paroi de base (plaque mince  du set 0) telle que saisie dans la feuille Excel "in-COALA", et avec prise en compte des dimensions transversales de la gaine/du conduit telles que saisies dans la feuille Excel "in-out CORED IN->OUT" (utilisées aussi pour la feuille Excel "in-out CORED OUT->IN")
• sans prise en compte de la nature du matériau constituant la paroi de base (plaque mince  du set 0) telle que saisie dans la feuille Excel "in-COALA" (et alors en considérant une tôle en acier) et sans prise en compte des dimensions transversales de la gaine/du conduit

La prévision de la transmission du bruit au travers de parois de gaines/conduits de section rectangulaire avec le logiciel SILDIS^®, de l'INtérieur vers l'extérieur fait intervenir la prise en compte de modèles et de réglages pour différentes étapes des calculs.

Synthèse des modèles pour la prévision de l'indice d'affaiblissement acoustique Rdif de parois de gaines/conduits de section rectangulaire dans la feuille Excel "in-out CORED IN->OUT" du logiciel SILDIS^® pour un "usage externe", avec prise en compte de la nature du matériau constituant la paroi telle que saisie dans la feuille Excel "in-COALA" et avec prise en compte des dimensions transversales du conduit/de la gaine

Paramètre	Fréquence de coupure (fco)	Fréquence de transition (fcr)	pour f < fcr transmission de bruit	pour f > fcr transmission de bruit	minimum pour Rdif	maximum pour Rdif
Modèles	HAN MUN	HAN NAS SMA	HAN NAS SMA	HAN NAS SMA	HAN ZER	HAN NAT

Pour un "usage externe", le(s) modèles recommandé(s) sont ceux à la fois soulignés et affichés en caractères gras dans le tableau ci-dessus.

Synthèse des modèles pour la prévision de de l'indice d'affaiblissement acoustique Rdif de parois de gaines/conduits de section rectangulaire dans la feuille Excel "in-out CORED IN->OUT" du logiciel SILDIS^® pour un "usage externe", sans prise en compte de la nature du matériau constituant la paroi telle que saisie dans la feuille Excel "in-COALA" (en considérant alors une tôle en acier) et sans prise en compte des dimensions transversales du conduit/de la gaine

Paramètre	minimum pour Rdif
Modèles	HAN ZER

Pour un "usage externe", le(s) modèles recommandé(s) sont ceux à la fois soulignés et affichés en caractères gras dans le tableau ci-dessus.

Synthèse des modèles pour la prévision de la perte d'insertion ILstat de doublages par l'extérieur de parois de gaines/conduits de section rectangulaire dans la feuille Excel "in-out CORED IN->OUT" du logiciel SILDIS^® pour un "usage externe"

Paramètre	Ilstat
Modèles	RIG LIM (des matériaux de doublage selon ce modèle - se référant au mot anglais LIMp - ont une masse mais pas de rigidité)

Pour un "usage externe", le(s) modèles recommandé(s) sont ceux à la fois soulignés et affichés en caractères gras dans le tableau ci-dessus.

Synthèse des modèles pour la prévision de la perte par transmission sonore TLout de parois de gaines/conduits de section rectangulaire avec un doublage par l'extérieur dans la feuille Excel "in-out CORED IN->OUT" du logiciel SILDIS^® pour un "usage externe"

Paramètre	Rdif	Prise en compte de ILstat (0/1)
Modèles	1 (avec prise en compte de la nature du matériau constituant la paroi telle que saisie dans la feuille Excel "in-COALA") 2 (sans prise en compte de la nature du matériau constituant la paroi telle que saisie dans la feuille Excel "in-COALA")	0 1

Pour un "usage externe", le(s) modèles recommandé(s) sont ceux à la fois soulignés et affichés en caractères gras dans le tableau ci-dessus.

Synthèse des modèles pour la prévision du niveau de puissance acoustique Lwout transmis par des parois de gaines/conduits de section rectangulaire avec ou sans un doublage par l'extérieur dans la feuille Excel "in-out CORED IN->OUT" du logiciel SILDIS^® pour un "usage externe": réseau de Chauffage Ventilation Climatisation (CVC)

Paramètre	Lwout
Modèles	2081 HAN ASH

Pour un "usage externe", le(s) modèles recommandé(s) sont ceux à la fois soulignés et affichés en caractères gras dans le tableau ci-dessus.

Synthèse des modèles pour la prévision du niveau de puissance acoustique Lwout transmis par des  parois de gaines/conduits de section rectangulaire avec ou sans un doublage par l'extérieur dans la feuille Excel "in-out CORED IN->OUT" du logiciel SILDIS^® pour un "usage externe": réseau de fluides (gaz) sous pression

Paramètre	Lwout	Facteur de diffusivité Kd
Modèles	3733 MIX	SIN 3

Pour un "usage externe", le(s) modèles recommandé(s) sont ceux à la fois soulignés et affichés en caractères gras dans le tableau ci-dessus.

Modalités de la prévision de la transmission du bruit au travers de parois de gaines/conduits de section rectangulaire avec le logiciel SILDIS^®, de l'extérieur vers l'INtérieur

Le débit du fluide transporté n'est pas pris en compte.

La prévision de la transmission du bruit au travers de parois de gaines/conduits de section rectangulaire avec le logiciel SILDIS^®, de l'extérieur vers l'intérieur peut être effectuée:

• avec prise en compte de la nature du matériau constituant la paroi de base (plaque mince  du set 0) telle que saisie dans la feuille Excel "in-COALA", et avec prise en compte des dimensions transversales de la gaine/du conduit telles que saisies dans la feuille Excel "in-out CORED IN->OUT" (utilisée aussi pour la feuille Excel "in-out CORED OUT->IN")
• sans prise en compte de la nature du matériau constituant la paroi de base (plaque mince  du set 0) telle que saisie dans la feuille Excel "in-COALA" (et alors en considérant une tôle en acier) et sans prise en compte des dimensions transversales de la gaine/du conduit

L'approche est la suivante:

• pour ce qui concerne l'indice d'affaiblissement acoustique Rdif
  • d'abord: évaluation de Rdif pour le sens de transmission de l'INtérieur de la gaine/du conduit vers l'extérieur (on se reportera utilement aux modalités décrites plus haut à ce sujet e.g.pour ce qui concerne les modèles et réglages)
  • puis, évaluation de Rdif pour le sens de transmission de l'extérieur de la gaine/du conduit vers l'INTtérieur en soustrayant à la précédente évaluation un terme correctif
• pour ce qui concerne la perte d'insertion d'un doublage ILstat
  • évaluation identique à celle pour le sens de transmission de l'INtérieur de la gaine/du conduit vers l'extérieur (on se reportera utilement aux modalités décrites plus haut à ce sujet e.g.pour ce qui concerne les modèles et réglages); il n'est pas tenu compte, dans la feuille Excel "in COALA" de l'inversion des sets 0 et 1 en relation avec le changement du sens de transmission
• pour ce qui concerne la perte par transmission TLin, et le niveau de puissance acoustique transmis Lwin
  • évaluation comme indiqué au § généralités

En plus de modèles et réglages se rapportant au sens de transmission de l'INtérieur de la gaine/du conduit vers l'extérieur, qui doivent - d'abord - être sélectionnés comme mentionné plus haut dans la feuille Excel "in-out CORED IN->OUT", la prévision de la transmission du bruit au travers de parois de gaines/conduits de section rectangulaire avec le logiciel SILDIS^®, de l'extérieur vers l'INtérieur fait intervenir la prise en compte de modèles et de réglages complémentaires pour différentes autres étapes des calculs.

Synthèse des modèles complémentaires pour la prévision de l'indice d'affaiblissement acoustique Rdif de parois de gaines/conduits de section rectangulaire dans la feuille Excel "in-out CORED OUT->INT" du logiciel SILDIS^® pour un "usage externe", avec prise en compte de la nature du matériau constituant la paroi telle que saisie dans la feuille Excel "in-COALA" et avec prise en compte des dimensions transversales de la gaine/du conduit

Paramètre	Fréquence de transition fcr
Modèles	HAN NAS SMA

Pour un "usage externe", le(s) modèles recommandé(s) sont ceux à la fois soulignés et affichés en caractères gras dans le tableau ci-dessus.

Synthèse des modèles complémentaires pour la prévision de l'indice d'affaiblissement acoustique Rdif de parois de gaines/conduits de section rectangulaire dans la feuille Excel "in-out CORED OUT->INT" du logiciel SILDIS^® pour un "usage externe", sans prise en compte de la nature du matériau constituant la paroi telle que saisie dans la feuille Excel "in-COALA" (en considérant alors une tôle en acier) et sans prise en compte des dimensions transversales de la gaine/du conduit

Paramètre	Rapport a/b, qui n'est pas calculé par le logiciel en tenant compte de la plus grande dimension et de la plus petite dimension de la gaine/du conduit, étant un ratio l'approchant
Modèles	1 2 4

Pour un "usage externe", le(s) modèles recommandé(s) sont ceux à la fois soulignés et affichés en caractères gras dans le tableau ci-dessus.

Synthèse des modèles complémentaires pour la prévision de la perte par transmission sonore TLin de parois de gaines/conduits de section rectangulaire dans la feuille Excel "in-out CORED OUT->INT" du logiciel SILDIS^® pour un "usage externe"

Paramètre

Rdif

Modèles

1 i.e avec prise en compte de la nature du matériau constituant la paroi telle que saisie dans la feuille Excel "in-COALA" (plaque mince  du set 0), et avec prise en compte des dimensions transversales de la gaine/du conduit 2 i.e. sans prise en compte de la nature du matériau constituant la paroi telle que saisie dans la feuille Excel "in-COALA" et sans prise en compte des dimensions transversales de la gaine/du conduit

Pour un "usage externe", le(s) modèles recommandé(s) sont ceux à la fois soulignés et affichés en caractères gras dans le tableau ci-dessus.

Synthèse des modèles pour la prévision du niveau de puissance acoustique Lwin transmis par des parois de gaines/conduits de section rectangulaire avec ou sans un doublage par l'extérieur dans la feuille Excel "in-out CORED OUT->INT" du logiciel SILDIS^® pour un "usage externe": réseau de Chauffage Ventilation Climatisation (CVC)

Paramètre	Lwin
Modèles	2081 HAN

Pour un "usage externe", le(s) modèles recommandé(s) sont ceux à la fois soulignés et affichés en caractères gras dans le tableau ci-dessus.

Modalités de la prévision de la transmission du bruit au travers de parois de gaines/conduits de section circulaire avec le logiciel SILDIS^®, de l'INtérieur vers l'extérieur

Le terme "gaine/conduit spiralé" est utilisé de manière constante tout au long de cet article afin d'assurer la cohérence, désignant une enveloppe métallique formée par une bande de métal avec enroulement hélicoïdal.

La prévision de la transmission du bruit au travers de parois de gaines/conduits de section circulaire avec le logiciel SILDIS^®, de l'intérieur vers l'extérieur peut être effectuée:

• pour une gaine/un conduit non-spiralé(e) e.g. un tuyau; le débit du fluide transporté n'est pas pris en compte
• pour une gaine/un conduit spiralé(e) ; le débit du fluide transporté est pris en compte

Elle est effecuée avec prise en compte de la nature du matériau constituant la paroi de base (plaque mince du set 0) telle que saisie dans la feuille Excel "in-COALA", et avec prise en compte de la dimension transversale (diamètre) de la gaine/du conduit et du débit telles que saisis dans la feuille Excel "in-out COCID IN->OUT" (utilisée aussi pour la feuille Excel "in-out COCID OUT->IN")

La prévision de la transmission du bruit au travers de parois de gaines/conduits de section circulaire avec le logiciel SILDIS^®, de l'INtérieur vers l'extérieur fait intervenir la prise en compte de modèles et de réglages pour différentes étapes des calculs.

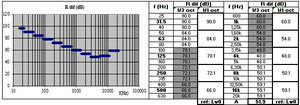

Synthèse des modèles pour la prévision de l'indice d'affaiblissement acoustique Rdif de parois de gaines/conduits de section circulaire dans la feuille Excel "in-out COCID IN->OUT" du logiciel SILDIS^® pour un "usage externe", pour une gaine non-spiralée

Paramètre

Montage

Modèles

a) i.e. tuyau soudé avec en moyenne un coude par tronçon d'une longueur d'environ 20D b) i.e tuyau droit soudé sur une longueur d'environ 20D en aval de la source c) i.e tuyau soudé, valeur moyenne issue de a) et b), sauf spécification plus précise d) comme b), mais tuyau bridé à une distance comprise entre 2 m et 6 m e) tuyau d'une longueur allant jusqu'à environ 20D en aval de la vanne, avec un couplage acoustique (transmission solidienne) habituel entre la vanne et le tuyau bridé

Synthèse des modèles pour la prévision de l'indice d'affaiblissement acoustique Rdif de parois de gaines/conduits de section circulaire dans la feuille Excel "in-out COCID IN->OUT" du logiciel SILDIS^® pour un "usage externe", pour une gaine spiralée

Paramètre	Fréquence d'expansion annulaire (fRokt)	Limitation HF (en Haute Fréquence)
Modèles	NAT (NATurel i.e. sans remplacement par la fréquence centrale de bande de 1/1 octave) OCT (OCTave i.e. avec remplacement par la fréquence centrale de bande de 1/1 octave)	2081 MOI

Pour un "usage externe", le(s) modèles recommandé(s) sont ceux à la fois soulignés et affichés en caractères gras dans le tableau ci-dessus.

Synthèse des modèles pour la prévision de la perte d'insertion ILstat de doublages par l'extérieur de parois de gaines/conduits de section circulaire dans la feuille Excel "in-out COCID IN->OUT" du logiciel SILDIS^® pour un "usage externe"

Paramètre	ILstat
Modèles	HAL MIC

Pour un "usage externe", le(s) modèles recommandé(s) sont ceux à la fois soulignés et affichés en caractères gras dans le tableau ci-dessus.

Synthèse des modèles pour la prévision de la perte par transmission sonore TLout de parois de gaines/conduits de section circulaire avec un doublage par l'extérieur dans la feuille Excel "in-out COCID IN->OUT" du logiciel SILDIS^® pour un "usage externe"

Paramètre	Rdif	Prise en compte de ILstat (0/1)
Modèles	1 pour une gaine/un conduit non-spiralé(e), sans prise en compte du débit 2 pour une gaine/un conduit spiralé(e), avec prise en compte du débit	0 1

Pour un "usage externe", le(s) modèles recommandé(s) sont ceux à la fois soulignés et affichés en caractères gras dans le tableau ci-dessus.

Synthèse des modèles pour la prévision du niveau de puissance acoustique Lwout transmis par des parois de gaines/conduits de section circulaire avec ou sans un doublage par l'extérieur dans la feuille Excel "in-out COCID IN->OUT" du logiciel SILDIS^® pour un "usage externe": réseau de Chauffage Ventilation Climatisation (CVC)

Paramètre	Lwout
Modèles	2081 HAN ASH

Pour un "usage externe", le(s) modèles recommandé(s) sont ceux à la fois soulignés et affichés en caractères gras dans le tableau ci-dessus.

Synthèse des modèles pour la prévision du niveau de puissance acoustqiue Lwout transmis par des  parois de gaines/conduits de section circulaire avec ou sans un doublage par l'extérieur dans la feuille Excel "in-out COCID IN->OUT" du logiciel SILDIS^® pour un "usage externe": réseau de fluides (gaz) sous pression

Paramètre	Lwout	Facteur de diffusivité Kd
Modèles	3733 MIX	SIN 3

Pour un "usage externe", le(s) modèles recommandé(s) sont ceux à la fois soulignés et affichés en caractères gras dans le tableau ci-dessus.

Modalités de la prévision de la transmission du bruit au travers de parois de gaines/conduits de section circulaire avec le logiciel SILDIS^®, de l'extérieur vers l'INtérieur

La prévision de la transmission du bruit au travers de parois de gaines/conduits de section circulaire avec le logiciel SILDIS^®, de l'extérieur vers l'intérieur peut être effectuée:

• pour une gaine/un conduit spiralé(e) ; le débit du fluide transporté est pris en compte (en Septembre 2026: calcul pour une gaine/un conduit non spiralé(e) en suspens)

L'approche est la suivante:

• pour ce qui concerne l'indice d'affaiblissement acoustique Rdif
  • d'abord: évaluation de Rdif pour le sens de transmission de l'INtérieur de la gaine/du conduit vers l'extérieur (on se reportera utilement aux modalités décrites plus haut à ce sujet e.g.pour ce qui concerne les modèles et réglages)
  • puis, évaluation de Rdif pour le sens de transmission de l'extérieur de la gaine/du conduit vers l'INTtérieur en soustrayant à la précédente évaluation un terme correctif
• pour ce qui concerne la perte d'insertion d'un doublage ILstat
  • évaluation identique à celle pour le sens de transmission de l'INtérieur de la gaine/du conduit vers l'extérieur (on se reportera utilement aux modalités décrites plus haut à ce sujet e.g.pour ce qui concerne les modèles et réglages); il n'est pas tenu compte, dans la feuille Excel "in COALA" de l'inversion des sets 0 et 1 en relation avec le changement du sens de transmission
• pour ce qui concerne la perte par transmission TLin, et le niveau de puissance acoustique transmis Lwin
  • évaluation comme indiqué au § généralités

En plus de modèles et réglages se rapportant au sens de transmission de l'INtérieur de la gaine/du conduit vers l'extérieur, qui doivent - d'abord - être sélectionnés comme mentionné plus haut dans la feuille Excel "in-out COCID IN->OUT", la prévision de la transmission du bruit au travers de parois de gaines/conduits de section rectangulaire avec le logiciel SILDIS^®, de l'extérieur vers l'INtérieur fait intervenir la prise en compte de modèles et de réglages complémentaires pour différentes autres étapes des calculs.

Synthèse des modèles complémentaires pour la prévision de la perte par transmission sonore TLin de parois de gaines/conduits de section circulaire dans la feuille Excel "in-out COCID OUT->INT" du logiciel SILDIS^® pour un "usage externe"

Paramètre	Rdif
Modèles	1 pour une gaine/un conduit non-spiralé(e), sans prise en compte du débit 2 pour une gaine/un conduit spiralé(e), avec prise en compte du débit

Pour un "usage externe", le(s) modèles recommandé(s) sont ceux à la fois soulignés et affichés en caractères gras dans le tableau ci-dessus.

Synthèse des modèles pour la prévision du niveau de puissance acoustique Lwin transmis par des parois de gaines/conduits de section circulaire avec ou sans un doublage par l'extérieur dans la feuille Excel "in-out COCID OUT->INT" du logiciel SILDIS^® pour un "usage externe": réseau de Chauffage Ventilation Climatisation (CVC)

Paramètre	Lwin
Modèles	2081 HAN

Pour un "usage externe", le(s) modèles recommandé(s) sont ceux à la fois soulignés et affichés en caractères gras dans le tableau ci-dessus.

Données d'entrée pour la prévision de la transmission du bruit au travers de parois de gaines/conduits avec le logiciel SILDIS^®

Les données d'entrée pour la prévision de la transmission du bruit au travers de parois de gaines/conduits avec le logiciel SILDIS^® sont à saisir dans 2 feuilles Excel différentes:

• la feuille Excel  "in-COALA": e.g pour ce qui se rapporte aux matériaux
• parmi les feuilles Excel du tableau 1 ci-dessus i.e. in-out CORED IN->OUT, in-out CORED OUT->IN, in-out COCID IN->OUT, in-out COCID OUT->IN: celle qui correspond à la géométrie considérée (REctangulaire ou CIrculaire), et au sens de la transmission du bruit (de l'INtérieur de la gaine/du conduit vers l'extérieur, ou en sens inverse i.e. de l'extérieur vers l'INtérieur) pour les autres données d'entrée spécifiques

Données d'entrée pour la prévision de la transmission du bruit au travers de parois de gaines/conduits de section rectangulaire avec le logiciel SILDIS^®, de l'INtérieur vers l'extérieur

Données d'entrée pour la prévision de l'indice d'affaiblissement acoustique Rdif pour parois de gaines/conduits de section rectangulaire avec le logiciel SILDIS^®, pour une transmission sonore de l'intérieur vers l'extérieur

• dans la feuille Excel "in COALA":

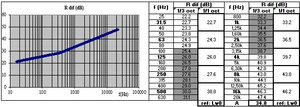

  • avec prise en compte de la nature du matériau constituant la paroi de base (plaque mince  du set 0), et avec prise en compte des dimensions transversales de la gaine/du conduit: (référence), masse volumique et épaisseur de la plaque mince du set 0

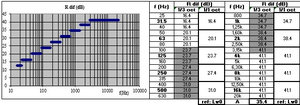

  • sans prise en compte de la nature du matériau constituant la paroi de base (plaque mince  du set 0), (et alors en considérant une tôle en acier) et sans prise prise en compte des dimensions transversales de la gaine/du conduit: épaisseur de la plaque mince du set 0
• dans la feuille Excel "in-out CORED IN->OUT", en partie haute du tableau:
  • avec prise en compte de la nature du matériau constituant la paroi de base (plaque mince  du set 0), et avec prise en compte des dimensions transversales de la gaine/du conduit:
    • les dimensions de la gaine: plus grande et plus petite dimension, la longueur, le débit (le modèle de fréquence de coupure fco n'est pas pris en compte pour les calculs)
  • sans prise en compte de la nature du matériau constituant la paroi de base (plaque mince  du set 0)(et alors en considérant une tôle en acier) et sans prise prise en compte des dimensions transversales de la gaine/du conduit:
    • néant
• dans la feuille Excel "in-out CORED IN->OUT", en partie basse du tableau:
  • avec prise en compte de la nature du matériau constituant la paroi, et avec prise en compte des dimensions transversales de la gaine:
    • un modèle de fréquence de transition fcr, un modèle de transmission du bruit pour f < fcr, un modèle de transmission de bruit pour f > fcr, un minimum pour pour Rdif, maximum pour Rdif
  • sans prise en compte de la nature du matériau constituant la paroi (et alors en considérant une tôle en acier) et sans prise prise en compte des dimensions transversales de la gaine/du conduit:
    • un modèle de minimum pour Rdif

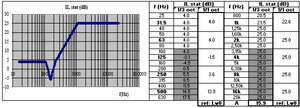

Données d'entrée pour la prévision de la perte d'insertion d'un doublage ILstat pour parois de gaines/conduits de section rectangulaire avec le logiciel SILDIS^®, pour une transmission sonore de l'intérieur vers l'extérieur

• dans la feuille Excel "in COALA":
  • avec prise en compte de la nature du matériau constituant la paroi de base (plaque mince  du set 0): épaisseur du milieu poreux du set 1; (référence), masse volumique et épaisseur de la plaque mince du set 0, et de celle du set 1
  • sans prise en compte de la nature du matériau constituant la paroi de base (plaque mince  du set 0), (et alors en considérant une tôle en acier): épaisseur de la plaque mince du set 0, masse volumique et épaisseur de la plaque mince du set 1
• dans la feuille Excel "in-out CORED IN->OUT", en partie haute du tableau:
  • avec prise en compte des dimensions transversales de la gaine:
    • les dimensions de la gaine: plus grande et plus petite dimension (le modèle de fréquence de coupure fco n'est pas pris en compte pour les calculs)
• dans la feuille Excel "in-out CORED IN->OUT", en partie basse du tableau:
  • un modèle: RIG ou LIMP
  • une limitation de IL en HF i.e. une valeur limite de ILstat en haute fréquence (dB)

 Données d'entrée pour la prévision de la perte par transmission sonore TLout et du niveau de puissance acoustique Lwout avec ou sans doublage de parois de gaines/conduits de section rectangulaire avec le logiciel SILDIS^®, de l'intérieur vers l'extérieur

• dans la feuille Excel "in COALA":
  • rien de plus que pour Rdif et ILstat (cf. ci-dessus)
• dans la feuille Excel "in-out CORED IN->OUT", en partie haute du tableau:
  • rien de plus que pour Rdif et ILstat (cf. ci-dessus)
• dans la feuille Excel "in-out CORED IN->OUT", en partie basse du tableau:
  • un modèle de choix de Rdif:
    • 1 en cas si avec prise en compte de la nature du matériau constituant la paroi de base (plaque mince  du set 0), et avec prise en compte des dimensions transversales de la gaine/du conduit
    • 2 en cas si sans prise en compte de la nature du matériau constituant la paroi de base (plaque mince  du set 0), et sans prise en compte des dimensions transversales de la gaine/du conduit
  • un choix binaire (1 pour oui, 0 pour non) de prise en compte ou non de ILstat
    • pour un réseau de Chauffage Ventilation Climatisation (CVC): un modèle pour Lwout, un spectre d'atténuation sonore Δ dB/m  reflétant les pertes internes du réseau en
    • pour un réseau de fluides sous pression: un modèle pour Lwout, un modèle pour le facteur de diffusivité Kd=Km, une valeur pour la longueur (totale) du conduit l (m)

Données d'entrée pour la prévision de la transmission du bruit au travers de parois de gaines/conduits de section rectangulaire avec le logiciel SILDIS^®, de l'extérieur vers l'INtérieur

Données d'entrée pour la prévision de l'indice d'affaiblissement acoustique Rdif pour parois de gaines/conduits de section rectangulaire avec le logiciel SILDIS^®, pour une transmission sonore de l'extérieur vers l'intérieur

• dans la feuille Excel "in COALA" et dans la feuille Excel n-out CORED IN->OUT":
  • les données d'entrée listées plus haut pour le sens de transmission de l'INtérieur vers l'extérieur
• dans la feuille Excel "in-out CORED OUT->IN", en partie basse du tableau:
  • avec prise en compte de la nature du matériau constituant la paroi, et avec prise en compte des dimensions transversales de la gaine:
    • un modèle de fréquence de transition fcr
  • sans prise en compte de la nature du matériau constituant la paroi (et alors en considérant une tôle en acier) et sans prise en compte des dimensions transversales de la gaine/du conduit:
    • un modèle de rapport a/b (ratio approchant de la plus grande dimension à la plus petite dimension de la gaine/du conduit)

Données d'entrée pour la prévision de la perte d'insertion d'un doublage ILstat pour parois de gaines/conduits de section rectangulaire avec le logiciel SILDIS^®, pour une transmission sonore de l'extérieur vers l'intérieur

• dans la feuille Excel "in COALA" et dans la feuille Excel n-out CORED IN->OUT":
  • les données d'entrée listées plus haut pour le sens de transmission de l'INtérieur vers l'extérieur
• dans la feuille Excel "in-out CORED OUT->IN", en partie basse du tableau:
  • néant

Données d'entrée pour la prévision de la perte par transmission sonore TLin et du niveau de puissance acoustique Lwin avec ou sans doublage de parois de gaines/conduits de section rectangulaire avec le logiciel SILDIS^®, de l'extérieur vers l'intérieur

• dans la feuille Excel "in COALA" et dans la feuille Excel n-out CORED IN->OUT":
  • les données d'entrée listées plus haut pour le sens de transmission de l'INtérieur vers l'extérieur
• dans la feuille Excel "in-out CORED OUT->IN", en partie basse du tableau:
  • un modèle de choix de Rdif:
    • 1 en cas si avec prise en compte de la nature du matériau constituant la paroi de base (plaque mince  du set 0), et avec prise en compte des dimensions transversales de la gaine/du conduit
    • 2 en cas si sans prise en compte de la nature du matériau constituant la paroi de base (plaque mince  du set 0), et sans prise en compte des dimensions transversales de la gaine/du conduit
  • un choix binaire (1 pour oui, 0 pour non) de prise en compte ou non de ILstat
    • pour un réseau de Chauffage Ventilation Climatisation (CVC): un modèle pour Lwin

Données d'entrée pour la prévision de la transmission du bruit au travers de parois de gaines/conduits de section circulaire avec le logiciel SILDIS^®, de l'INtérieur vers l'extérieur

Données d'entrée pour la prévision de l'indice d'affaiblissement acoustique Rdif pour parois de gaines/conduits de section circulaire avec le logiciel SILDIS^®, pour une transmission sonore de l'intérieur vers l'extérieur

• dans la feuille Excel "in COALA":
  • pour gaine non-spiralée (sans prise en compte du débit) ou gaine spiralée (avec prise en compte du débit): (référence), masse volumique et épaisseur de la plaque mince du set 0
• dans la feuille Excel "in-out COCID IN->OUT", en partie haute du tableau:
  • pour gaine non-spiralée (sans prise en compte du débit) ou gaine spiralée (avec prise en compte du débit): les dimensions de la gaine: le diamètre, la longueur, le débit (le modèle de fréquence de coupure fco n'est pas pris en compte pour les calculs)
• dans la feuille Excel i"n-out COCID IN->OUT", en partie basse du tableau:
  • pour gaine non-spiralée (sans prise en compte du débit):
  • • modèle de montage
  • pour gaine spiralée (avec prise en compte du débit):
    • un modèle de fréquence d'expansion annulaire fRokt, un modèle de limitation HF (en haute fréquence)

Données d'entrée pour la prévision de la perte d'insertion d'un doublage ILstat pour parois de gaines/conduits de section circulaire avec le logiciel SILDIS^®, pour une transmission sonore de l'intérieur vers l'extérieur

• dans la feuille Excel "in COALA":
  • pour gaine non-spiralée (sans prise en compte du débit) ou gaine spiralée (avec prise en compte du débit): matériau constituant la paroi de base (plaque mince  du set 0): épaisseur du milieu poreux du set 1; (référence), masse volumique et épaisseur de la plaque mince du set 0, et de celle du set 1
• dans la feuille Excel "in-out COCID IN->OUT", en partie haute du tableau:
  • pour gaine non-spiralée (sans prise en compte du débit) ou gaine spiralée (avec prise en compte du débit): les dimensions de la gaine: le diamètre, la longueur, le débit (le modèle de fréquence de coupure fco n'est pas pris en compte pour les calculs)
• dans la feuille Excel "in-out COCID IN->OUT", en partie basse du tableau:
  • un modèle HAL ou MIC

Données d'entrée pour la prévision de la perte par transmission sonore TLout et du niveau de puissance acoustique Lwout avec ou sans doublage de parois de gaines/conduits de section circulaire avec le logiciel SILDIS^®, de l'intérieur vers l'extérieur

• dans la feuille Excel "in COALA":
  • rien de plus que pour Rdif et ILstat (cf. ci-dessus)
• dans la feuille Excel "in-out COCID IN->OUT", en partie haute du tableau:
  • rien de plus que pour Rdif et ILstat (cf. ci-dessus)
• dans la feuille Excel "in-out COCID IN->OUT", en partie basse du tableau:
  • un modèle de choix de Rdif:
    • 1 pour gaine non-spiralée (sans prise en compte du débit)
    • 2 spiralée (avec prise en compte du débit)
  • un choix binaire (1 pour oui, 0 pour non) de prise en compte ou non de ILstat
    • pour un réseau de Chauffage Ventilation Climatisation (CVC): un modèle pour Lwout, un spectre d'atténuation sonore Δ dB/m  reflétant les pertes internes du réseau en
    • pour un réseau de fluides sous pression: un modèle pour Lwout, un modèle pour le facteur de diffusivité Kd=Km, une valeur pour la longueur (totale) du conduit l (m)

Données d'entrée pour la prévision de la transmission du bruit au travers de parois de gaines/conduits de section circulaire avec le logiciel SILDIS^®, de l'extérieur vers l'INtérieur

Données d'entrée pour la prévision de l'indice d'affaiblissement acoustique Rdif pour parois de gaines/conduits de section circulaire avec le logiciel SILDIS^®, pour une transmission sonore de l'extérieur vers l'intérieur

• dans la feuille Excel "in COALA" et dans la feuille Excel n-out COCID IN->OUT":
  • les données d'entrée listées plus haut pour le sens de transmission de l'INtérieur vers l'extérieur
• dans la feuille Excel "in-out COCID OUT->IN", en partie basse du tableau:
  • néant

Données d'entrée pour la prévision de la perte d'insertion d'un doublage ILstat pour parois de gaines/conduits de section circulaires avec le logiciel SILDIS^®, pour une transmission sonore de l'extérieur vers l'intérieur

• dans la feuille Excel "in COALA" et dans la feuille Excel n-out COCID IN->OUT":
  • les données d'entrée listées plus haut pour le sens de transmission de l'INtérieur vers l'extérieur
• dans la feuille Excel "in-out COCID OUT->IN", en partie basse du tableau:
  • néant

Données d'entrée pour la prévision de la perte par transmission sonore TLin et du niveau de puissance acoustique Lwin avec ou sans doublage de parois de gaines/conduits de section circulaire avec le logiciel SILDIS^®, de l'extérieur vers l'intérieur

• dans la feuille Excel "in COALA" et dans la feuille Excel n-out CORED IN->OUT":
  • les données d'entrée listées plus haut pour le sens de transmission de l'INtérieur vers l'extérieur
• dans la feuille Excel "in-out COCID OUT->IN", en partie basse du tableau:
  • un modèle de choix de Rdif:
    • 1 pour gaine non-spiralée (sans prise en compte du débit) ou gaine spiralée; en Septembre 2026 ce choix n'est pas possible, faute d'évaluation de Rdif pour ce sens de transmission
    • 2 pour gaine spiralée (avec prise en compte du débit)
  • un choix binaire (1 pour oui, 0 pour non) de prise en compte ou non de ILstat
    • pour un réseau de Chauffage Ventilation Climatisation (CVC): un modèle pour Lwin

Résultats de la prévision de la transmission du bruit au travers de parois de gaines/conduits avec le logiciel SILDIS^®

Résultats de la prévision de la transmission du bruit au travers de parois de gaines/conduits de section rectangulaire avec le logiciel SILDIS^®, de l'INtérieur vers l'extérieur: dans la feuille Excel "in-out CORED IN->OUT"

Résultats de la prévision de l'indice d'affaiblissement acoustique Rdif pour parois de gaines/conduits de section rectangulaire avec le logiciel SILDIS^®, pour une transmission sonore de l'intérieur vers l'extérieur

• avec prise en compte de la nature du matériau constituant la paroi de base (plaque mince  du set 0), et avec prise en compte des dimensions transversales de la gaine:
  • courbes et tableaux: par bande de fréquences de 1/3 d'octave et de 1/1 octave (ainsi qu'en valeur globale pondérée A, calculée par rapport au spectre de bruit de référence Lw0) (cf. figure 1)
• sans prise en compte de la nature du matériau constituant la paroi de base (plaque mince  du set 0), (et alors en considérant une tôle en acier) et sans prise prise en compte des dimensions transversales de la gaine:
  • courbes et tableaux: par bande de fréquences de 1/3 d'octave et de 1/1 octave (ainsi qu'en valeur globale pondérée A, calculée par rapport au spectre de bruit de référence Lw0) (cf. figure 2)

Résultats de la prévision de la perte d'insertion d'un doublage ILstat pour parois de gaines/conduits de section rectangulaire avec le logiciel SILDIS^®, pour une transmission sonore de l'intérieur vers l'extérieur

• courbes et tableaux: par bande de fréquences de 1/3 d'octave et de 1/1 octave (ainsi qu'en valeur globale pondérée A, calculée par rapport au spectre de bruit de référence Lw0) (cf. figure 3)

Résultats de la prévision de la perte par transmission sonore TLout avec ou sans doublage de parois de gaines/conduits de section rectangulaire avec le logiciel SILDIS^®, de l'intérieur vers l'extérieur

• tableaux: par bande de fréquences de 1/1 octave (ainsi qu'en valeur globale pondérée A, calculée par rapport au spectre de bruit de référence Lw0)

Résultats de la prévision du niveau de puissance acoustique Lwout avec ou sans doublage de parois de gaines/conduits de section rectangulaire avec le logiciel SILDIS^®, de l'intérieur vers l'extérieur

• tableaux: par bande de fréquences de 1/1 octave (ainsi qu'en valeur globale pondérée A)

Résultats de la prévision de la transmission du bruit au travers de parois de gaines/conduits de section rectangulaire avec le logiciel SILDIS^®, de l'extérieur vers l'INtérieur: dans la feuille Excel "in-out CORED OUT->IN"

Résultats de la prévision de l'indice d'affaiblissement acoustique Rdif pour parois de gaines/conduits de section rectangulaire avec le logiciel SILDIS^®, pour une transmission sonore de l'extérieur vers l'intérieur

• avec prise en compte de la nature du matériau constituant la paroi de base (plaque mince  du set 0), et avec prise en compte des dimensions transversales de la gaine:
  • courbes et tableaux: par bande de fréquences de 1/3 d'octave et de 1/1 octave (ainsi qu'en valeur globale pondérée A, calculée par rapport au spectre de bruit de référence Lw0) (cf. figure 1, se rapportant à un sens de transmission inverse, ce qui ne change pas l'allure générale de la courbe)
• sans prise en compte de la nature du matériau constituant la paroi de base (plaque mince  du set 0), (et alors en considérant une tôle en acier) et sans prise prise en compte des dimensions transversales de la gaine:
  • courbes et tableaux: par bande de fréquences de 1/3 d'octave et de 1/1 octave (ainsi qu'en valeur globale pondérée A, calculée par rapport au spectre de bruit de référence Lw0) (cf. figure 2, se rapportant à un sens de transmission inverse, ce qui ne change pas l'allure générale de la courbe)

Résultats de la prévision de la perte d'insertion d'un doublage ILstat pour parois de gaines/conduits de section rectangulaire avec le logiciel SILDIS^®, pour une transmission sonore de l'extérieur vers l'intérieur

• courbes et tableaux: par bande de fréquences de 1/3 d'octave et de 1/1 octave (ainsi qu'en valeur globale pondérée A, calculée par rapport au spectre de bruit de référence Lw0) (cf. figure 3, se rapportant à un sens de transmission inverse, ce qui ne change pas l'allure générale de la courbe)

Résultats de la prévision de la perte par transmission sonore TLin avec ou sans doublage de parois de gaines/conduits de section rectangulaire avec le logiciel SILDIS^®, de l'extérieur vers l'intérieur

• tableaux: par bande de fréquences de 1/1 octave (ainsi qu'en valeur globale pondérée A, calculée par rapport au spectre de bruit de référence Lw0)

Résultats de la prévision du niveau de puissance acoustique Lwin avec ou sans doublage de parois de gaines/conduits de section rectangulaire avec le logiciel SILDIS^®, pour une transmission sonore de l'extérieur vers l'intérieur

• tableaux: par bande de fréquences de 1/1 octave (ainsi qu'en valeur globale pondérée A)

Résultats de la prévision de la transmission du bruit au travers de parois de gaines/conduits de section circulaire avec le logiciel SILDIS^®, de l'INtérieur vers l'extérieur: dans la feuille Excel "in-out COCID IN->OUT"

Résultats de la prévision de l'indice d'affaiblissement acoustique Rdif pour parois de gaines/conduits de section circulaire avec le logiciel SILDIS^®, pour une transmission sonore de l'intérieur vers l'extérieur

• pour gaine/conduit non-spiralé(e) (sans prise en compte du débit):
  • courbes et tableaux: par bande de fréquences de 1/3 d'octave et de 1/1 octave (ainsi qu'en valeur globale pondérée A, calculée par rapport au spectre de bruit de référence Lw0) (cf. figure 4)
• pour gaine/conduit spiralé(e) (avec prise en compte du débit):
  • courbes et tableaux: par bande de fréquences de 1/3 d'octave et de 1/1 octave (ainsi qu'en valeur globale pondérée A, calculée par rapport au spectre de bruit de référence Lw0) (cf. figure 4, se rapportant à une gaine non-spiralée, ce qui ne change pas l'allure générale de la courbe)

Résultats de la prévision de la perte d'insertion d'un doublage ILstat pour parois de gaines/conduits de section circulaire avec le logiciel SILDIS^®, pour une transmission sonore de l'intérieur vers l'extérieur

• courbes et tableaux: par bande de fréquences de 1/3 d'octave et de 1/1 octave (ainsi qu'en valeur globale pondérée A, calculée par rapport au spectre de bruit de référence Lw0) (cf. figure 3, se rapportant à un conduit rectangulaire, ce qui ne change pas l'allure générale de la courbe)

Résultats de la prévision de la perte par transmission sonore TLout avec ou sans doublage de parois de gaines/conduits de section circulaire avec le logiciel SILDIS^®, de l'intérieur vers l'extérieur

• tableaux: par bande de fréquences de 1/1 octave (ainsi qu'en valeur globale pondérée A, calculée par rapport au spectre de bruit de référence Lw0)

Résultats de la prévision du niveau de puissance acoustique Lwout avec ou sans doublage de parois de gaines/conduits de section circulaire avec le logiciel SILDIS^®, pour une transmission sonore de l'intérieur vers l'extérieur

• tableaux: par bande de fréquences de 1/1 octave (ainsi qu'en valeur globale pondérée A)

Résultats de la prévision de la transmission du bruit au travers de parois de gaines/conduits de section circulaire avec le logiciel SILDIS^®, de l'extérieur vers l'INtérieur: dans la feuille Excel "in-out COCID OUT->IN"

Résultats de la prévision de l'indice d'affaiblissement acoustique Rdif pour parois de gaines/conduits de section circulaires avec le logiciel SILDIS^®, pour une transmission sonore de l'extérieur vers l'intérieur

• pour une gaine/un conduit non-spiralé(e), sans prise en compte du débit:
  • courbes et tableaux: par bande de fréquences de 1/3 d'octave et de 1/1 octave (ainsi qu'en valeur globale pondérée A, calculée par rapport au spectre de bruit de référence Lw0) ; en Septembre 2026, les valeurs affichées sont égales à zéro, faute de calcul pour ce sens de transmission
• pour une gaine/un conduit spiralé(e), avec prise en compte du débit:
  • courbes et tableaux: par bande de fréquences de 1/3 d'octave et de 1/1 octave (ainsi qu'en valeur globale pondérée A, calculée par rapport au spectre de bruit de référence Lw0) (cf. figure 4, se rapportant à un sens de transmission inverse, ce qui ne change pas l'allure générale de la courbe)

Résultats de la prévision de la perte d'insertion d'un doublage ILstat pour parois de gaines/conduits de section circulaire avec le logiciel SILDIS^®, pour une transmission sonore de l'extérieur vers l'intérieur

• courbes et tableaux: par bande de fréquences de 1/3 d'octave et de 1/1 octave (ainsi qu'en valeur globale pondérée A, calculée par rapport au spectre de bruit de référence Lw0) (cf. figure 3, se rapportant à une gaine/un conduit de section rectangulaire et un sens de transmission inverse, ce qui ne change pas l'allure générale de la courbe)

Résultats de la prévision de la perte par transmission sonore TLin avec ou sans doublage de parois de gaines/conduits de section circulaire avec le logiciel SILDIS^®, de l'extérieur vers l'intérieur

• tableaux: par bande de fréquences de 1/1 octave (ainsi qu'en valeur globale pondérée A, calculée par rapport au spectre de bruit de référence Lw0)

Résultats de la prévision du niveau de puissance acoustique Lwin avec ou sans doublage de parois de gaines/conduits de section circulaire avec le logiciel SILDIS^®, pour une transmission sonore de l'extérieur vers l'intérieur

• tableaux: par bande de fréquences de 1/1 octave (ainsi qu'en valeur globale pondérée A)

Figure 1 Indice d’affaiblissement acoustique d’une paroi de gaine/conduit rectangulaire: avec prise en compte des dimensions de la section (calcul avec le logiciel SILDIS®)



Figure 2 Indice d’affaiblissement acoustique d’une paroi de gaine/conduit rectangulaire: sans prise en compte des dimensions de la section (calcul avec le logiciel SILDIS®)



Figure 3 Perte d’insertion d’un doublage par l’extérieur d’une paroi de gaine/conduit rectangulaire (calcul avec le logiciel SILDIS®)

Figure 4 Indice d’affaiblissement acoustique d’une tuyauterie/canalisation en acier, de forte épaisseur (simulé avec le logiciel SILDIS®)

^[0] acronyme anglais qui peut être traduit par "Limitation de l'impact sonore - conception de solutions industrialisées"

^[1] cf. Modélisation et optimisation de structures acoustiques multicouches avec le logiciel SILDIS^®

Désolé, ce qui suit n'a pas encore été totalement traduit dans votre langage
