Le bruit dans l’environnement d’un site industriel pose problème dans différents contextes :
- en cas de dépassement de la limite admissible pour l’émergence: il s’agit de la différence entre les niveaux de pression continus équivalents pondérés A du bruit ambiant - site industriel considérée en fonctionnement - et du bruit résiduel - en l’absence du bruit généré par le site industriel considérée, mais mesuré sur sa période de fonctionnement) dans les zones à émergence réglementée (ZER) ; selon le contexte: 5 ou 6 dB(A) en période diurne et 3 ou 4 dB(A) en période nocturne
- en cas de présence d’une composante tonale: quand, en considérant un spectre de tiers d’octave non pondéré dû au fonctionnement du site industriel, le niveau dans une bande de fréquence dépasse de 5 dB ou plus le niveau moyen des deux bandes de fréquence adjacentes de 400 Hz à 6300 Hz ou de 10 dB celui des deux bandes de fréquence adjacentes de 63 à 315 Hz
- en cas de dépassement du niveau admissible en limite de propriété, fixé par arrêté préfectoral - typiquement 70 dB(A) en période diurne, 60 dB(A) en période nocturne -
|
mesurer et étudier le bruit dans l'environnement de sites industriels, effectuer un diagnostic et proposer des solutions est au coeur de l'activité de ITS |
Les inconvénients inhérents à de telles situations sont notamment :
- pour le voisinage (selon le cas : en limite de propriété ou à plus grande distance): une atteinte à la tranquillité, lors de l’apparition de bruits particuliers liés aux installations et équipements du site industriel incriminé du fait de leur durée, leur répétition ou leur intensité
- pour l’entreprise à l’origine des nuisances : des récriminations, des plaintes (y compris parfois avec un aspect judiciaire), des mises en demeure, et une obligation de remédier aux troubles occasionnés conditionnant le maintien de certaines activités
En marge de cela, le dépassement (par rapport à une spécification) des niveaux de bruit émis par un équipement ou une installation livrés, pour un site industriel donné, par un fournisseur constitue également un contexte indésirable puisque constituant un manquement à une obligation contractuelle pouvant être à l’origine de bien des désagréments.
ITS réalise la mesure et l'étude du bruit dans l’environnement, proposant diagnostic et solutions. L’ensemble des activités d’ITS dans ce domaine (majeures, de longue date), sont régulièrement évaluées conformes aux exigences de la norme ISO 9001 (se rapportant aux systèmes de management de la qualité).
Mesure du bruit dans l’environnement, diagnostic
ITS effectue des mesures de bruit dans l’environnement de sites industriels et des diagnostics :
- pour vérifier la conformité à la réglementation ou à un cahier des charges
- (dans le cas où les niveaux sonores mesurés sont au-delà des limites autorisées, constituant alors potentiellement une gêne ou à tout le moins un désordre) pour identifier les principales sources de bruit, et les hiérarchiser (quant à leur impact, en termes de niveaux sonore, à des emplacements spécifiés)
Une telle métrologie pour la détermination d’indicateurs ayant à voir avec le niveau de pression acoustique sont effectués sur site (de jour comme de nuit, en semaine comme en période de week-end et pendant les congés) :
- par une ressource humaine dûment diplômée en mesures physiques (qualifiée en techniques instrumentales) rompue aux exigences et aux spécificités des mesures de bruit
- avec un matériel de mesures faisant l’objet de vérifications et d’étalonnages périodiques (plus d’informations se rapportant aux moyens de mesurage acoustique d’ITS e.g. sonomètre, calibreur, logiciel de traitement des données).
Entre autres, ITS propose mesure et étude du bruit, diagnostic et solutions dans le secteur de l’énergie |
Les mesurages de bruit dans l'environnement permettent de vérifier la conformité d'une installation et, lorsque cela est requis, basent la recherche de solutions d'amélioration de la situation acoustique. |
Des mesures de bruit dans l’environnement et un diagnostic peuvent effectués par ITS préalablement à la mise au point de solutions d’insonorisation, ou bien pour vérifier leur efficacité, après implémentation.
La comparaison des résultats de mesures à des valeurs de référence (réglementaires, normatives ou issues d’une spécification technique), et le cas échéant, l’explicitation de pistes de progrès - faisant l’objet d’un rapport d’intervention à la préparation duquel tous les soins sont apportés -, est ce que l’on peut attendre d’une campagne de mesures de niveaux de bruit confiée à ITS.
Etude du bruit dans l’environnement
L’étude du bruit dans l’environnement telle que proposée par ITS s’appuie, lorsque cela est possible, sur les mesurages de niveaux sonores précédemment mentionnés, même si les relevés de contrôle ont été effectués par d’autres.
Il est alors possible à la ressource humaine de ITS d’effectuer, selon les besoins, différents calculs visant à modéliser le site considéré (ou une partie seulement, si un nombre limité de matériels ou d’installation bruyants sont impliqués) en considérant:
- différentes sources de bruit, paramétrables au moyen d’une localisation (y compris : en hauteur), d’un niveau de puissance acoustique (généralement : en dB ref. 1pW) et d’une directivité (variables selon la fréquence), en tenant compte - le cas échéant - de la présence de dispositifs d’insonorisation à la source sans oublier les éventuelles grandes surfaces réfléchissant les sons (e.g. façades de bâtiment)
- pour chacune des sources de bruit devant être considérées, les trajets acoustiques relatifs à des emplacements spécifiés, en tenant compte - le cas échéant - de l’efficacité d’écrans acoustiques en tous genres (bâtiments, installations et maétriels du site, ou équipements de réduction du bruit spécifiques), et, a fortiori à longue distance l’effet de l’absorption atmosphérique et de la courbure des rayons sonores
- les niveaux de pression acoustique (généralement : en dB ref. 2E-5 Pa) à des emplacements spécifiés
Les cartes de bruit préparées peuvent, selon le contexte, refléter (en différents points) la réalisation:
- de mesurages
- de calculs d’acoustique prévisionnelle
Selon les objectifs de l’étude, les caractéristiques intrinsèques des sources de bruit ou les niveaux sonores illustrant leur impact en des emplacements spécifiés dans leur environnement, en champ acoustique proche ou lointain (e.g. en limite de propriété ou au-delà) peuvent constituer les données d’entrée ou les résultats de simulations, pour lesquelles la ressource humaine de ITS a à sa disposition des moyens de calculs développés maison.
De telles cartes de bruit peuvent concerner (vue de dessus) l’aire couverte par un site industriel et ses environs, et dans certains cas, la prévision des émissions sonores de façades de bâtiments et d’autres constructions.

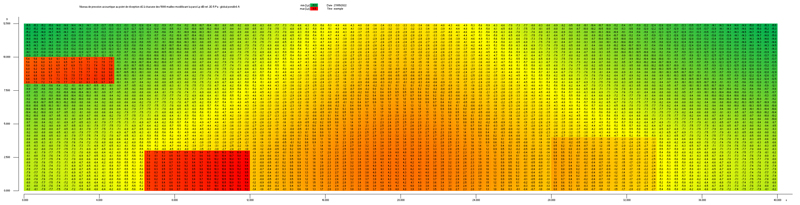

copie d’écran d’un affichage du logiciel SILDIS® Module 10 - cartographie sonore de la façade d'un bâtiment industriel (écart à la moyenne du niveau de pression acoustique au point de réception dû à chacune des mailles modélisant la paroi et des ouvertures équipées de silencieux) |
Les études d'impact du bruit environnemental réalisées par ITS ne concernent pas que les Installations Classées pour la Protection de l'Environnement (ICPE), mais tous les sites dont les émissions sonores posent question, quand ils ne posent pas problème.
Solutions pour la limitation du bruit dans l'environnement
Un aspect majeur des études du bruit dans l’environnement tel que proposée par ITS est qu’elles sont orientées vers des solutions.

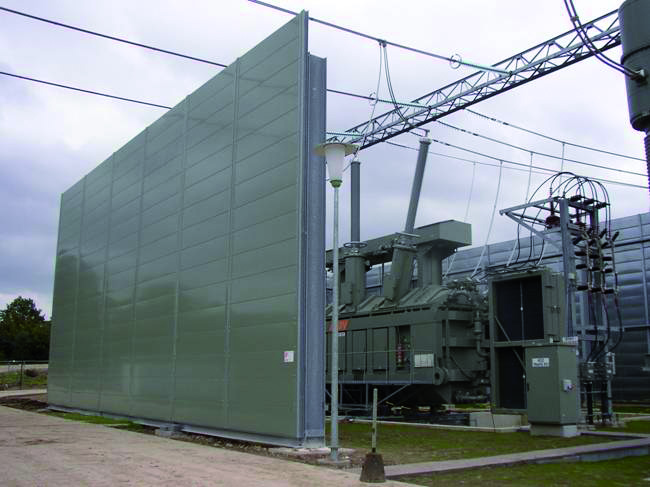

écran acoustique pour la limitation du bruit dans l'environnement |

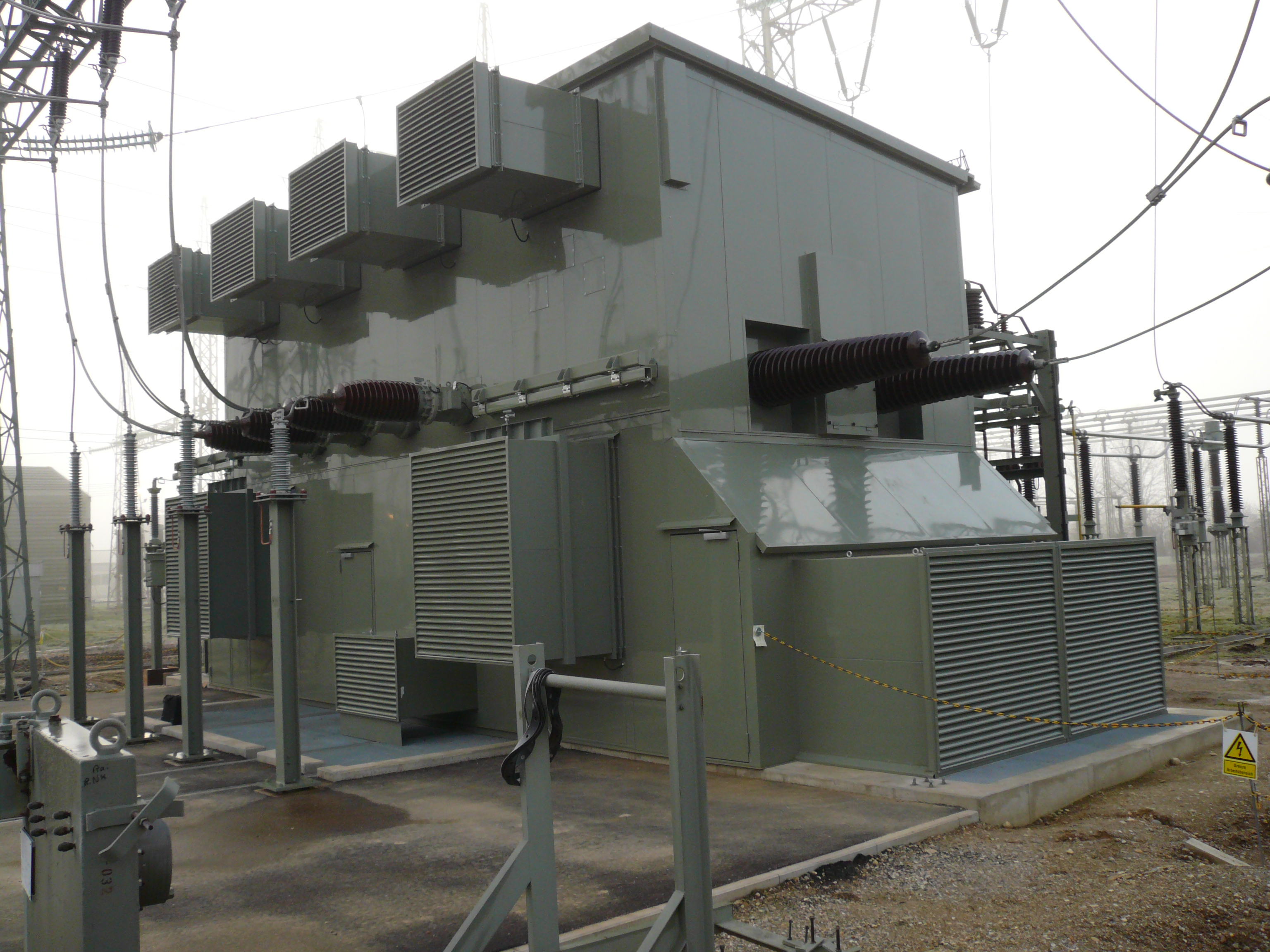

bâtiment insonorisé pour la limitation du bruit dans l'environnement |
silencieux pour la limitation du bruit dans l'environnement |
La prise en compte de la performance de différents matériels d’insonorisation, avec possiblement différents scenarios, constitue une étape importante de la réalisation d’une étude de bruit dans l’environnement, aux fins de limiter - pour tout ou partie - l’impact sonore d’un site industriel.
La diminution du niveau de puissance acoustique, caractéristique intrinsèque des sources de bruit, est ce que l’on appelle communément la réduction du bruit à la source ; cette solution occasionne (si l’on fait abstraction des questions de directivité et d’un éventuel manque d’homogénéité des éléments constitutifs qui créeraient des faiblesses localisées, surtout à courte distance) une limitation générale des niveaux de bruit pour l’environnement.
Lorsqu’il s’agit de limiter la transmission de bruit au travers d’une ouverture sans s’opposer au passage d’un fluide, un silencieux constitue une solution usuelle :
- qu’il s’agisse de silencieux de décharge pour gaz sous pression
- qu’il s’agisse de silencieux pour gaz d'échappement de moteurs alternatifs à combustion interne ou de silencieux d'échapement pour turbines à gaz i.e. de turbines à combustion, ou bien de silencieux pour cheminées industrielles
- qu’il s’agisse d’air à l’admission de procédés e.g. silencieux d'admission d’air de turbines à gaz i.e. de turbines à combustion
- qu’il s’agisse de silencieux pour orifices de ventilation - aspirations ou refoulements
Dans les autres cas, une construction enveloppant la source de bruit (avec murs, toit, et dans certains cas : plancher) peut être envisagée (selon le cas : cartérisation de machine, capotage, encoffrement ou bâtiment insonorisé) avec :
- des panneaux d’isolation acoustique
- des bloc-portes acoustiques
- des châssis vitrés acoustiques
- des silencieux de ventilation (comme mentionnés plus haut)
L’alternative à la réduction du bruit à la source est la mise en œuvre d’obstacles sur le trajet des ondes sonores (entre source de bruit et emplacements spécifiés) que sont les écrans acoustiques.
Cette solution se distingue par le fait que son efficacité est variable selon la combinaison des positions particulières respectives de l’émetteur (la source de bruit) et du récepteur (point devant être protégé du bruit) vis-à-vis de chaque écran acoustique (dont les dimensions et la constitution comptent aussi, tout comme la présence éventuelle de surfaces réfléchissant les sons à chaque extrémité du trajet des ondes sonores).
En pratique, de tels murs anti-bruit sont ordinairement réalisés comme les parois verticales des capotages, encoffrements et bâtiments insonorisés mentionnés précédemment.
Leurs caractéristiques fondamentales sont :
- le coefficient d’absorption acoustique (en % i.e. de 0 à 1 sauf quand mesuré en salle réverbérante, le facteur de Sabine pouvant être supérieur) illustrant la capacité à ne pas réfléchir les ondes sonores (ce qui, du côté de la source de bruit serait contreproductif, puisqu’entraînant une élévation des niveaux sonores ambiants)
- l’indice d’affaiblissement acoustique (en dB) illustrant la capacité à s’opposer à la transmission des sons (il ne faut pas que la performance de l’écran, basée sur l’effet de diffraction, soit amoindrie par la propagation de bruit au travers de la paroi constituant l’obstacle)
Le dimensionnement i.e. la sélection de produits et systèmes constructifs appropriés vis-à-vis d’un objectif de performance donné (en termes d’acoustique, et aussi, pour ce qui concerne les silencieux, en termes d’aéraulique i.e. d’aéerodynamique) que ITS peut réaliser constitue une étape clé d’une étude du bruit dans l’environnement e.g. aux fins de limiter les émissions sonores ou leur impact pour des riverains.
La ressource humaine ordinairement affectée par ITS à telles tâches a une formation en physique du bâtiment, et une solide expérience en matière de technologie de construction, en relation avec des projets de réduction de bruit variés, pour un diagnostic fiable et pour la mise au point de solutions de lutte contre le bruit satisfaisant à toutes les contraintes de chaque projet.
Examiner les avantages et les inconvénients de différentes solutions de limitation du bruit pour ce qui concerne l’impact pour l’environnement de différents matériels et installations bruyants d’un site industriel, et proposer les améliorations les plus appropriées vis-à-vis de critères variés (techniques, réglementaires, économiques), avec une évaluation fiable de leur efficacité est ce que l’on peut attendre d’une étude confiée à ITS, qui commercialise différents dispositifs d’insonorisation (composants et systèmes) pour de nombreuses applications dans tous les secteurs d’activités.
Des paysages sonores de choix, partout. Tel est le slogan d’ITS.
Qu’on se le dise !
